Audiotechnik von Sennheiser bei der Fußball-WM

Die Produktionsfirma Host Broadcast Services (HBS) ist seit 2002 für die Produktion des Weltsignals von den Spielen der Fußball-WM verantwortlich. In Brasilien nutzt HBS nun erstmals das Surround-Mikrofonsystem Esfera von Sennheiser.

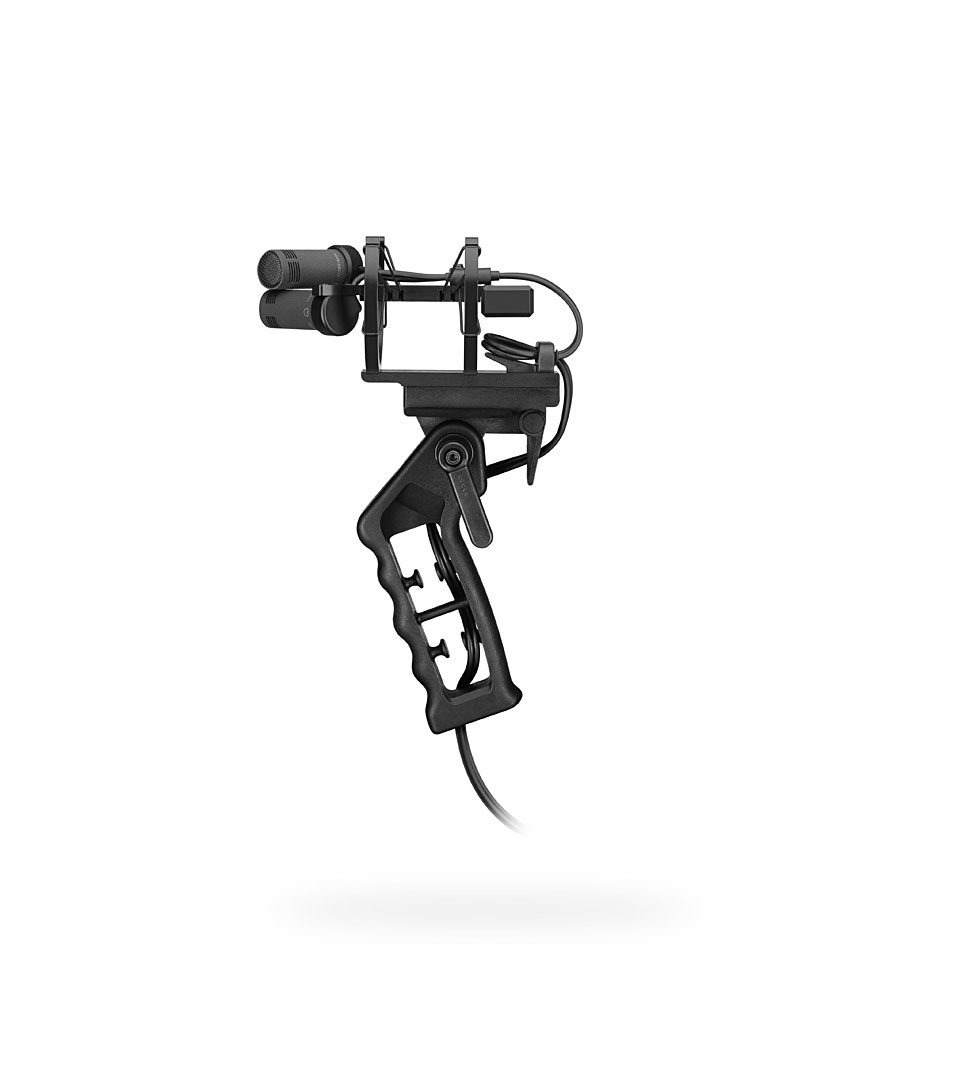

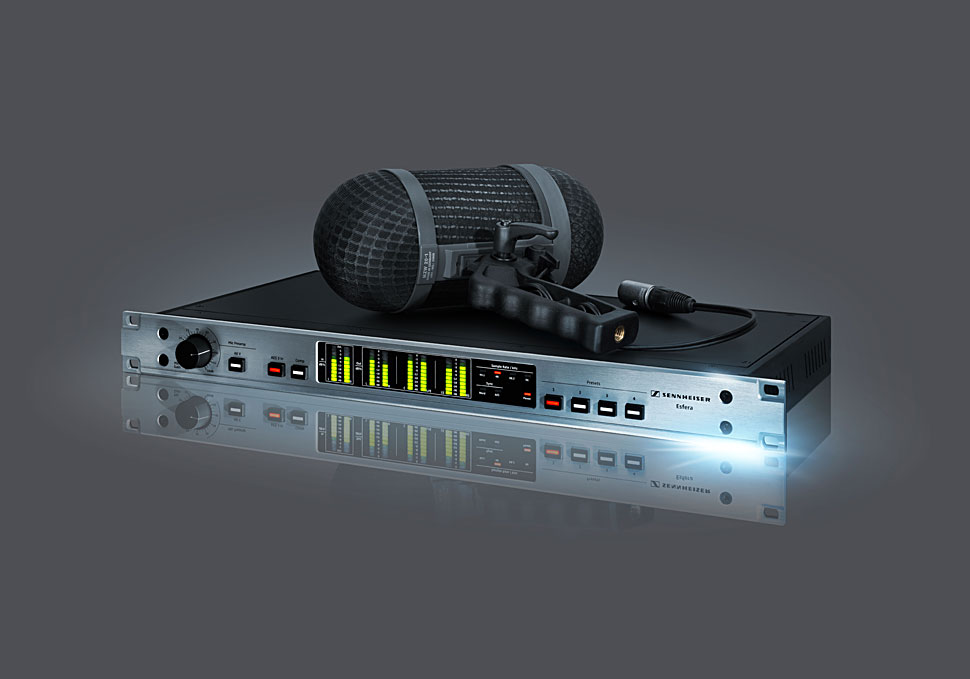

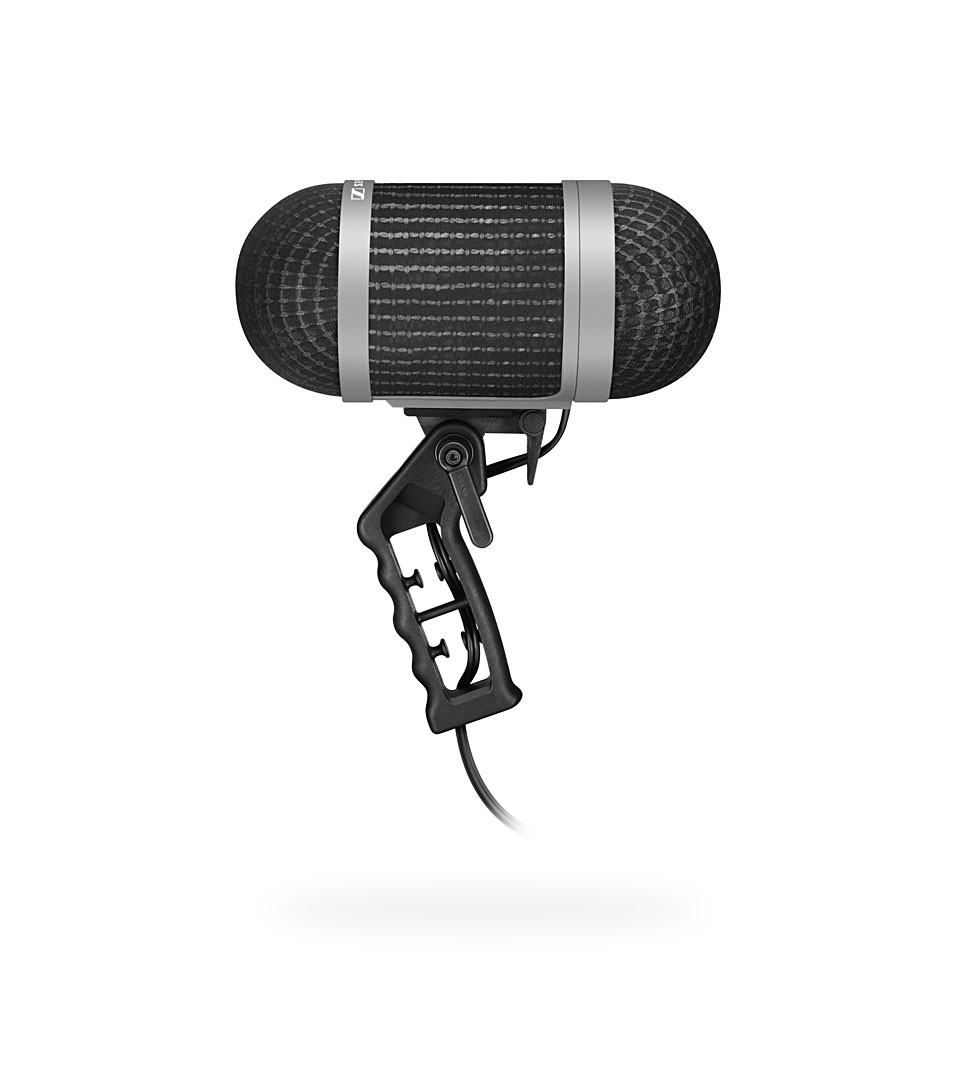

Mit Esfera ist es möglich, aus dem Signal eines Stereomikrofons einen vollständigen 5.1-Surroundsound zu erzeugen. Das System besteht zum Einen aus dem kompakten Stereo-Kondensatormikrofon SPM 8000, für welches Sennheiser zwei Hochfrequenz-Kondensatorkapseln nutzt, die in XY-Anordnung zueinander angebracht sind. Den zweiten Teil des Systems bildet die Esfera-Basiseinheit SBP 8000: Dabei handelt es sich um eine 19-Zoll Prozesssoreinheit, die aus dem Stereosignal des Mikrofons ein 5.1-Signal generiert.

Da für die Signalübertragung vom Stereomikrofon zur Basiseinheit bei Esfera lediglich zwei Standard-Mikrofonkanäle benötigt werden, ist der Verkabelungsaufwand sehr gering. Speziell bei der Anwendung im Stadion, wo sehr lange Kabelwege entstehen, ist dies vorteilhaft. Außerdem lässt sich das System so einfach und ohne viel Aufwand in bestehenden Infrastrukturen integrieren. Ein weiterer Vorteil bei der konkreten Anwendung im Stadion ist zudem der kompakte Formfaktor des Stereo-Kondensatormikros, wodurch sich das Mikrofon flexibel und visuell unauffällig positionieren lässt.

HBS setzt die Esfera-Mikrofone in Brasilien in mehreren Bereichen ein, z. B. im Spielertunnel, als Außen-Ambience-Mikrofon und als 5.1-Havarie-Mikro an der Führungskamera. In den zwölf Fußballarenen werden insgesamt 36 Esfera-Mikrofone vom Typ SPM 8000 benutzt. Im International Broadcast Centre (IBC) wird dann mit Hilfe von zwei Esfera-Prozessoreinheiten SBP 8000 aus den Stereosignalen der 5.1-Sound generiert. HBS nutzt die Systeme nicht nur für den Live-Sound, sondern auch zum Erzeugen von 5.1-Ton zu einem späteren Zeitpunkt in der Postproduktion.

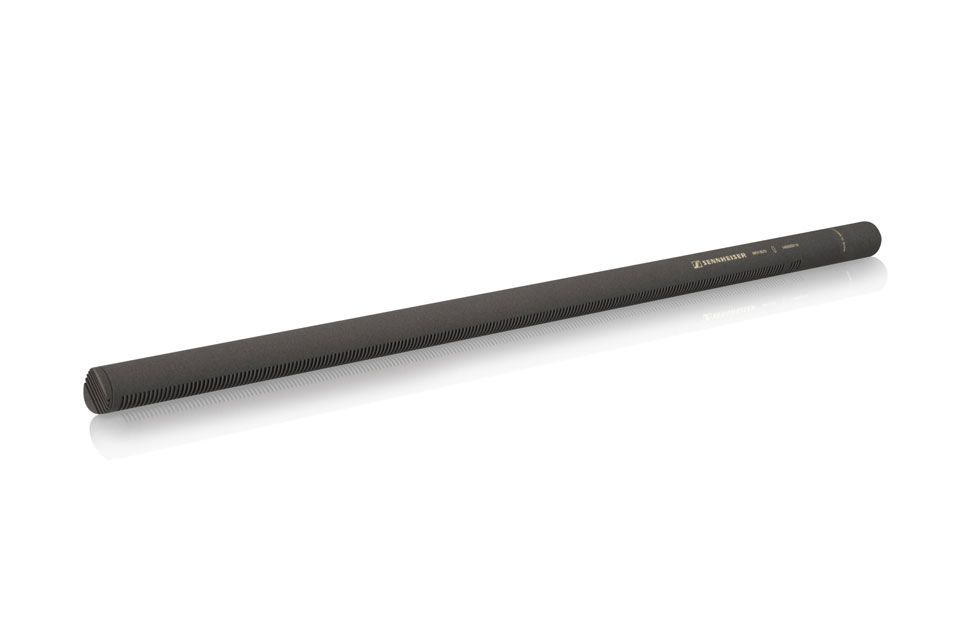

Neben dem Surround-Mikrofonsystem Esfera setzt HBS in Brasilien noch weitere Sennheiser-Technik ein, um die Töne rund um die Weltmeisterschaft einzufangen. Beispielsweise sind zur Aufnahme der Ball- und Spielgeräusche insgesamt rund 300 Richtrohrmikrofone im Einsatz, die in den Stadien installiert sind. Das lange Richtrohr MKH 8070 wird z. B. am Spielfeldrand für die Aufnahme weit entfernter Schallquellen eingesetzt. Ebenfalls genutzt wird hier auch das kurze Richtrohr vom Typ MKH 8060, welches zudem in Kombination mit einem Aufstecksender der 2000er Serie an den freischwebenden Spidercams zum Einsatz kommt. Des Weiteren sind in den Stadien insgesamt 96 Stereo-Richtrohrmikrofone MKH 418-S angebracht.

Auch die für HBS produzierenden Reportage-Teams nutzen Tonequipment von Sennheiser: Es werden hier beispielsweise 120 Reportagemikrofone vom Typ MD 46 eingesetzt. Den Teams stehen zudem HD 25-Kopfhörer zum Audio-Monitoring zur Verfügung. Für die kabellose Tonübertragung werden Funkstrecken aus der 2000er-Serie genutzt, wie beispielsweise der Kameraempfänger EK 2000, der Handsender SKM 2000 oder auch der Taschensender SK 2000.
