WDR beauftragt BFE mit der Erneuerung seines Sendezentrums in Köln

Das Herzstück des neuen Fernsehschaltraums des WDR ist aus Sicht von BFE die zentrale Steuerung der komplexen Schalteinrichtungen über ein KSC-Manager-System. KSC ist ein modulares Kreuzschienen- Steuerungssystem, das von BFE entwickelt und über die Jahre immer weiter verfeinert wurde. KSC-Systeme bestehen aus einem System-Controller zur Integration der Kreuzschienen und Bedieneinheiten (Bediengeräte, Tastenfelder und PC-Programme) sowie einem Konfigurations-Programm. KSC ermöglicht laut Hersteller das komfortable Schalten beliebiger Kreuzschienen verschiedenster Hersteller.

Letzteres ist beim aktuellen WDR-Auftrag von entscheidender Bedeutung: KSC soll dort den teilautomatisierten Betrieb eines komplexen KSC-Kreuzschienen-Steuersystems ermöglichen.

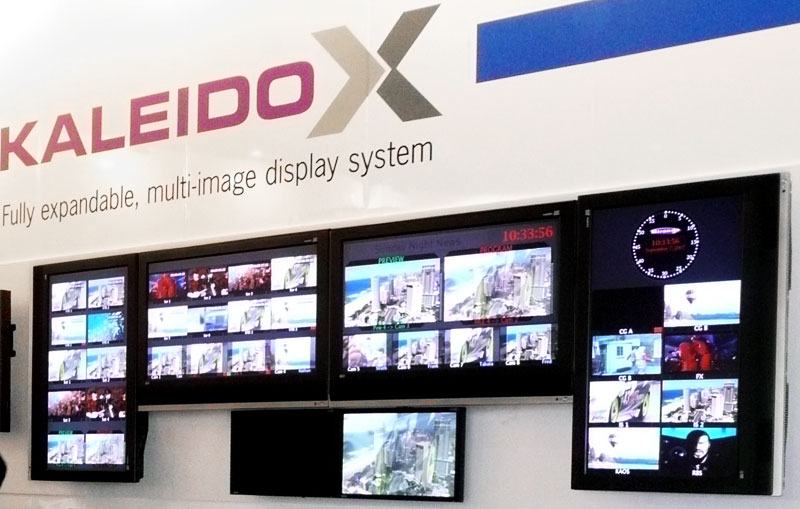

Vom KSC-System sollen beim WDR die 512×512 Zentralkreuzschiene von Thomson, die zentrale Stagetec Nexus-Audiokreuzschiene sowie einige kleinere Kreuzschienen gesteuert werden. Das Monitoring der Bildsignale wird dabei über Multiviewer (Kaleido-X von Miranda) und TFT-Displays in verschiedenen Größen erfolgen.

Der neue Fernsehschaltraum wird parallel zum bestehenden Hauptschaltraum aufgebaut und in Betrieb genommen. Nach dem Probebetrieb soll dann der bereichsweise Umstieg auf den neuen Schaltraum stattfinden.

Im Zuge der Erneuerung der Sendekontrollen wird die existierende Abit-Automation in den zwei provisorischen Sendestraßen durch eine Aveco-Astra-Automations-Software ersetzt. Zunächst soll dabei eine der Sendekontrollen außer Berieb genommen und die existierenden Geräte dann zusammen mit der Astra-Automation zu einer neuen Sendestraße integriert werden. Nach Inbetriebnahme dieser ersten neuen Sendestraße soll dann mit der zweiten analog verfahren werden. Neben den vorhandenen Komponenten wie Quartz-Sendeablaufmischer und -Kreuzschienen, Pixelpower-Schriftgeneratoren und Signum-Bildgeber werden neue Omneon-Spectrum-Server (D-Vertrieb: Netorium), Snell & Wilcox-Peripheriegeräte und verschiedene TFT-Displays an Miranda-KX-Multiviewern die neuen Sendestraßen vervollständigen.

Das externe Leitungsnetz, das im Rahmen dieses Auftrags ebenfalls erneuert wird, dient dem Signalaustausch durch Vernetzung aller WDR-Innenstadt-Komplexe mit dem neuen Fernsehschaltraum. An dieser Stelle sollen auch die Wandler, Verteiler und weitere Modularprodukte von Snell & Wilcox verwendet werden.

Auch die Studiomöbel für die modernisierten Schalteinrichtungen werden für den WDR individuell vom Mainzer Systemhaus gefertigt, für die Geräteeinbauten werden S-Racks und entsprechende Peripherie aus dem BFE-Portfolio verwendet.
