Deutsche Welle: Hochauflösende LED-Videowand im TV-Studio
BFE und Eyevis installieren eine LED-Videowand mit nur 2,0 mm Pixelabstand im Studio 3 von Deutsche Welle.

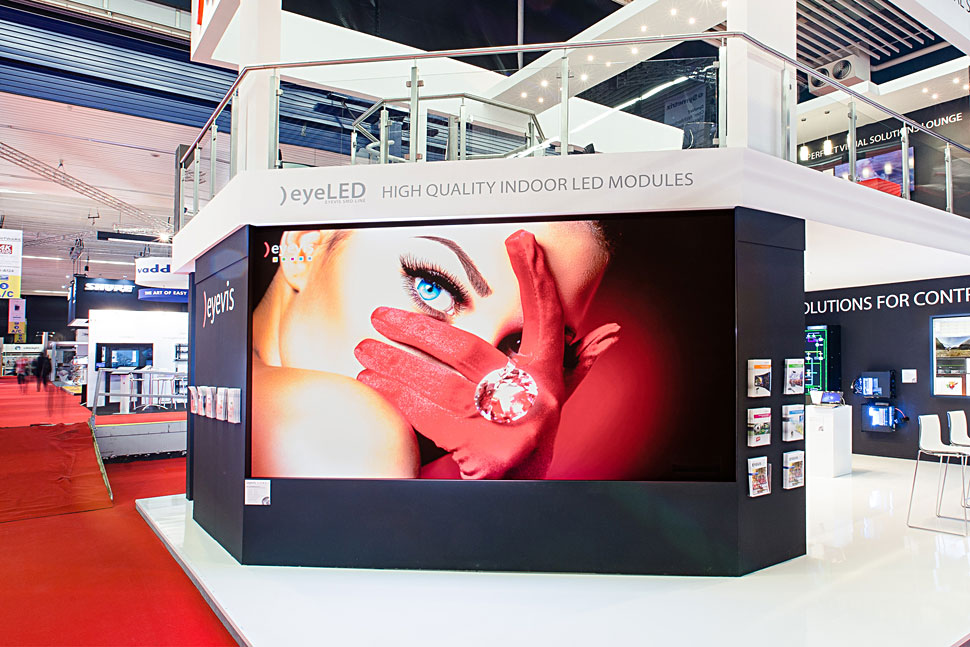

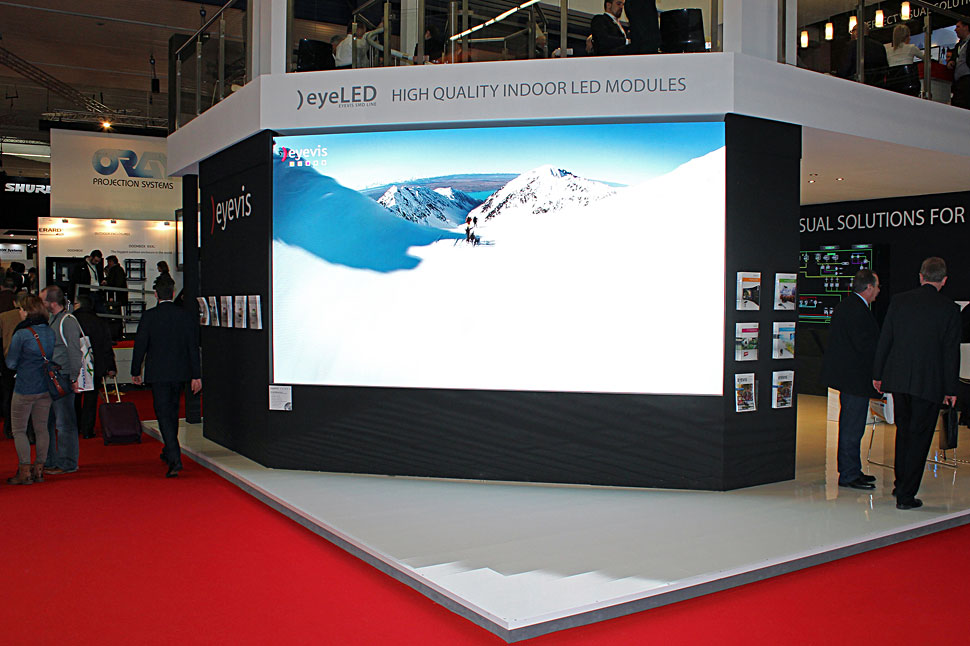

Unter der Leitung des Systemintegrators BFE Studio und Medien Systeme wird derzeit eine gebogene Videowand aus 144 hochauflösenden LED-Modulen der Firma Eyevis mit einem Pixelabstand von nur 2,0 mm im Berliner Studio 3 des deutschen Auslandssenders installiert. Auf der über 24 m² großen Videowand sollen nach der Fertigstellung über drei Full-HD-Signale Bilder, Grafiken und Videos zur Unterstützung des neuen englischen TV-Programms der Deutschen Welle gezeigt werden. Das Studio in Berlin wird Mitte Juni seiner Bestimmung übergeben – rechtzeitig vor dem Start des weltweit verfügbaren Informationskanals am 22. Juni 2015. Die Premiere wird in einen feierlichen Rahmen eingebettet und soll vor über 2.000 Gästen, die sich beim Global Media Forum in Bonn treffen, stattfinden.

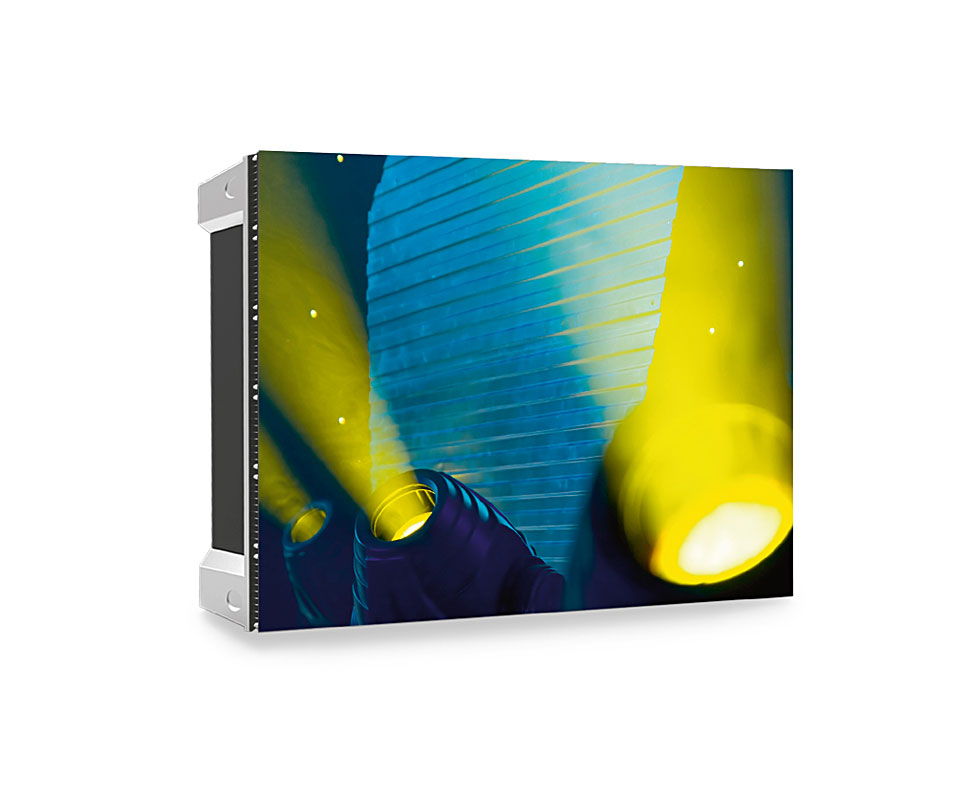

Die hochauflösenden LED-Module von Eyevis sollen eine hohe Helligkeit bieten und leicht an die Lichtbedingungen im Studio angepasst werden können, so BFE. So können die LED-Module dank der integrierten Bildverarbeitungselektronik per Mausklick an die im Studio benötigten 3.200 Kelvin Farbtemperatur angepasst werden. Der weltweit einmalige Front-Support der LED-Module vereinfacht dabei den Service der Videowand. Er ermöglicht den vorderseitigen Zugang zu den Modulen und den einzelnen Elektronik-Komponenten. Da so kein rückseitiger Servicebereich benötigt wird, können die LED-Module zudem nur wenige Zentimeter vor der Studiowand installiert werden. Um die Videowand in das Studiodesign des Setdesigners Billion Points Film/TV und Event Ausstattungs GmbH zu integrieren, haben BFE und Eyevis eine spezielle Unterkonstruktion entwickelt, die dem Betrachter vor den Fernsehbildschirmen den Eindruck vermittelt, die LED-Wand würde frei im Raum schweben.
Im Rahmen des Projektes baut BFE Studio und Medien Systeme das vorhandene TV-Studio 3 inklusive Regie um und ergänzt dieses. Der Auftrag umfasst, neben der LED Videowand der Firma Eyevis, sechs Kameras des Typs Grass Valley LDX inklusive neuer Filter, die speziell auf die gemeinsame Verwendung mit LED-Wänden abgeglichen sind. Zur Bespielung der LED-Wand kommt ein Live Grafiksystem der Firma Orad zum Einsatz. Mit Hilfe der Canvas-Technologie von Orad ist eine komplette randlose Bespielung der LED-Wand über drei HD-Felder möglich. Zur Steuerung der Grundfunktionen der LED-Wand ist eine Crestron-Mediensteuerung inklusive Touchcontrol-Panels im Einsatz.
Weiter sind Render-Systeme zur Einbindung von Social-Media Elementen in den Livegrafiken von Vizrt im Einsatz. Sie dienen ebenfalls zur Erzeugung von Augmented-Reality-Grafiken im Studio 3. In Verbindung mit der real im Studio stehenden LED-Wand können somit virtuelle Grafiken oder Live-Bilder zusätzlich frei im Raum platziert werden, ohne dass dafür entsprechende Bluescreen-Hintergründe notwendig werden. Die Daten zur Angleichung der Raumperspektiven im Verhältnis zum Kamerabild werden von CamBot-Stativen von Ross geliefert.
