Broadcast, Investition, Ü-Wagen: 21.01.2019

Broadcast Solutions liefert Großauftrag an Belarus TV aus

Belarus TV, kurz BelTV hat bei Broadcast Solutions vier Produktionssets in Auftrag gegeben: Jedes Set besteht aus einem 18-Kamera HD Ü-Wagen, einem 4-Kamera HD Flightcase-Studio und einem Rüstwagen.

Die ersten beiden Produktionsfahrzeuge haben die Produktionsstätten im Dezember 2018 verlassen, und der Großauftrag wird bis April 2019 abgeschlossen sein. Bis dahin werden in regelmäßigen Abständen die weiteren identischen Sets an den Kunden geliefert.

Der Anlass für die Bestellung von BelTV sind die zweiten European Games, die im Juni 2019 in Minsk in Weißrussland stattfinden werden. Um dieses Großevent umfassend einzufangen und nach internationalen Standards für das TV zu produzieren, gab der staatliche Sender die Fahrzeuge und Flightcase-Studios in Auftrag.

Ein entscheidender Faktor, der den Kunden zur Beauftragung von Broadcast Solutions bewog, ist die Fähigkeit des System Integrators, schnell auf Kundenwünsche zu reagieren und auch Projekte dieser Größenordnung extrem zeitnah liefern zu können. Ein weiterer wichtiger Aspekt für den Kunden war das Label Made in Germany, für das Broadcast Solutions steht.

Yuri Kolyachko, CTO von BelTV zum Projekt und zur Zusammenarbeit mit Broadcast Solutions: »Beim Bau der vier Produktionssets war uns wichtig, dass der Partner über die Erfahrung und die notwendigen Kapazitäten verfügt, um ein solches Großprojekt in der sehr kurzen Zeit zu liefern – ohne Kompromisse hinsichtlich der hervorragenden Qualität.« Kolyachko ergänzt: »Broadcast Solutions hat uns während Planung und Produktion hervorragend betreut, und die ersten Fahrzeuge, die wir schon in Dienst gestellt haben, erfüllen unsere Erwartungen vollauf. Wir fühlen uns bei Broadcast Solutions bestens aufgehoben und freuen uns schon auf die ersten Produktionen mit den neuen Tools, die einen großen Fortschritt für das Weißrussische Fernsehen bedeuten.«

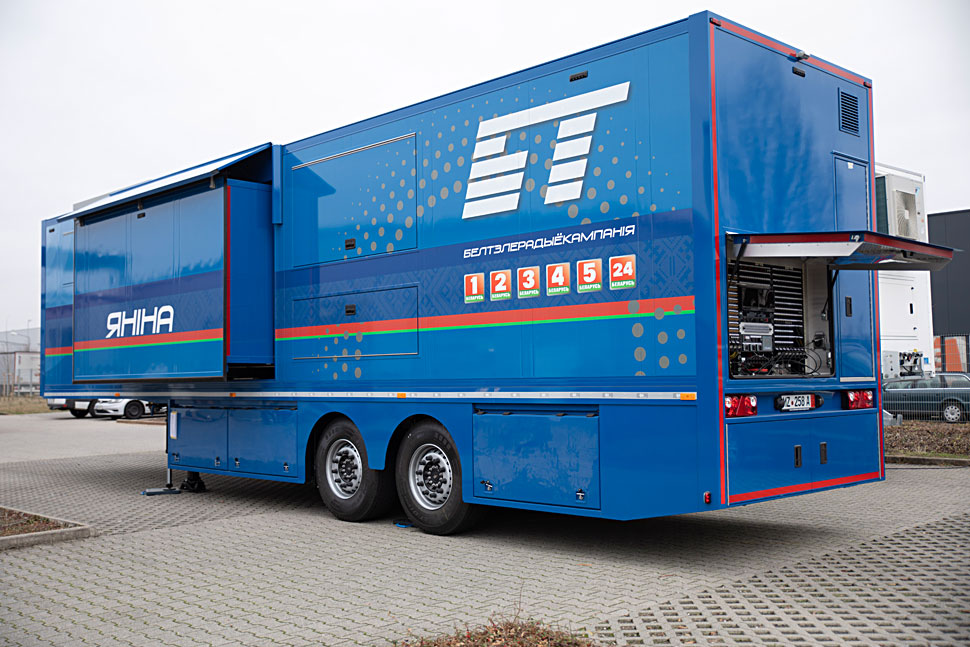

Alle vier Ü-Wagen sind identisch als 20 Tonnen Sattelauflieger mit zwei Ausschüben aufgebaut und werden mit 18 Kameras in HD betrieben: zwei Wireless-, zwei SuperSlomo– und 14 Standard-HD-Kameras. Die Flightcase-Studios sind jeweils für vier Kameras ausgelegt.

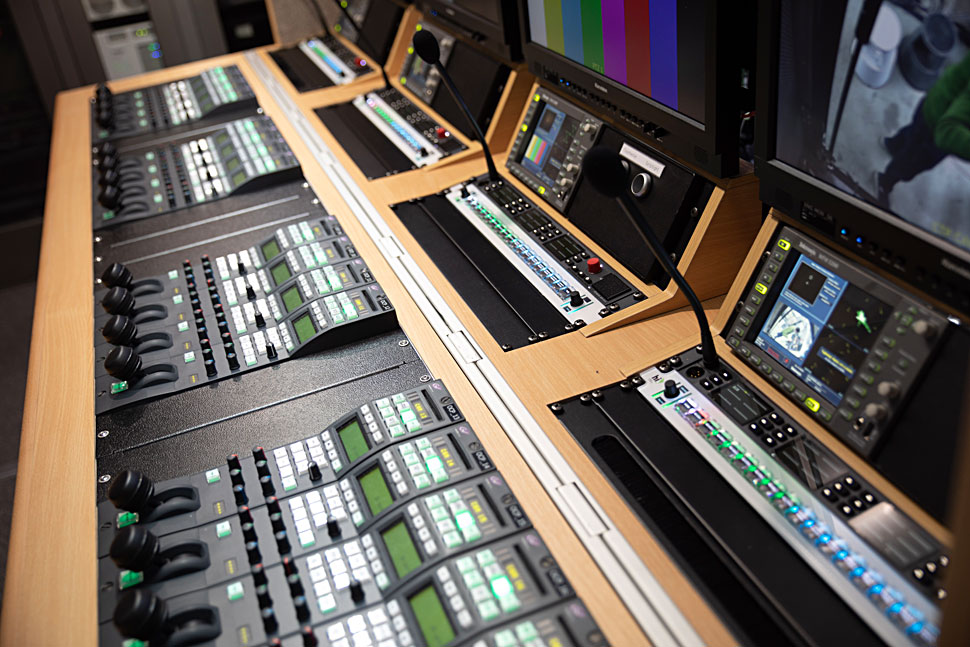

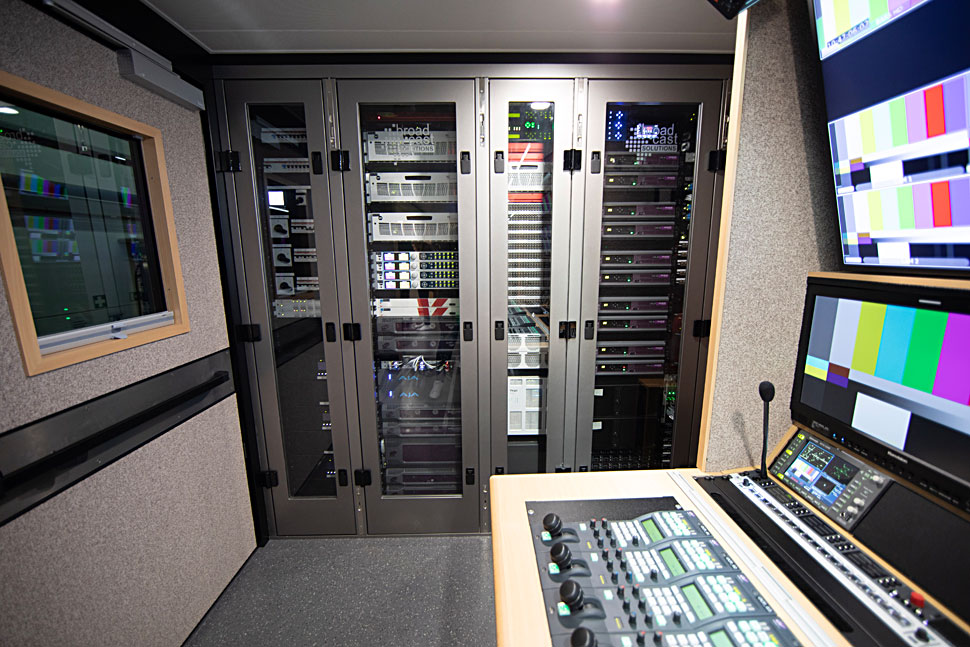

Bei den Ü-Wagen setzt Broadcast Solutions auf Kameras, Bildmischer, Kreuzschienen, Multiviewer und Slowmotion-Server von Grass Valley. Der Audiobereich basiert auf Calrec Audiomischern und Audio Kreuzschienen. Den Zugriff auf Rechner und Workstations sichern Ihse KVM-Systeme, die Intercom Signale werden mit Riedel Artist Systemen verarbeitet.

Die Flightcase-Studios arbeiten ebenfalls mit Grass Valley Kameras, während Bildmischer von For.A und Kreuzschienen von Ross genutzt werden. In den mobilen Studios sind KVM-Systeme von Guntermann & Drunck sowie Audiomischer von Yamaha im Einsatz.

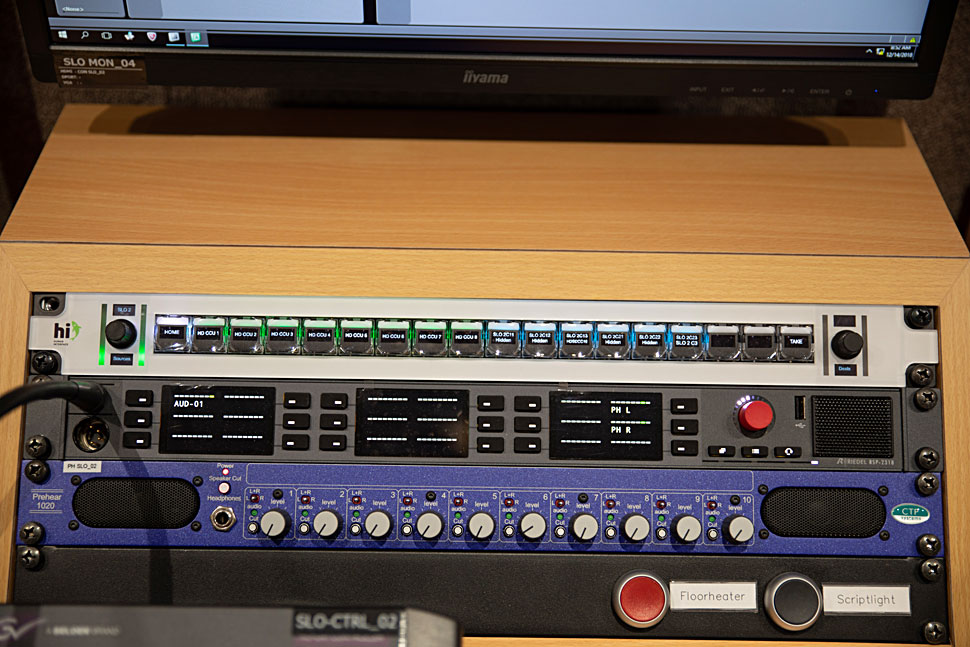

Zum ersten Mal wird in den Ü-Wagen und den Flightcase-Studios das von Broadcast Solutions selbst entwickelte Steuerungssystem Hi eingesetzt. Hi steuert in den Fahrzeugen alle produktionsrelevanten Bereiche wie Video-Kreuzschiene, Multiviewer, Audio-Kreuzschiene und Tally. Intuitive Touch-Bedienteile und neue Hi Hardware-Bedienteile vereinfachen den täglichen Produktionsbetrieb in den Ü-Wagen.

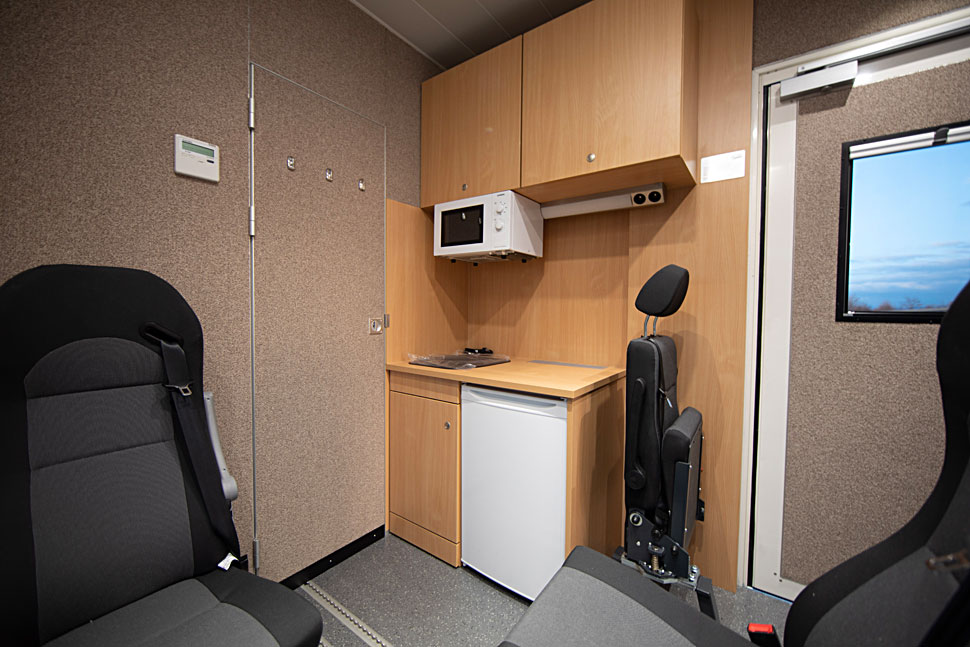

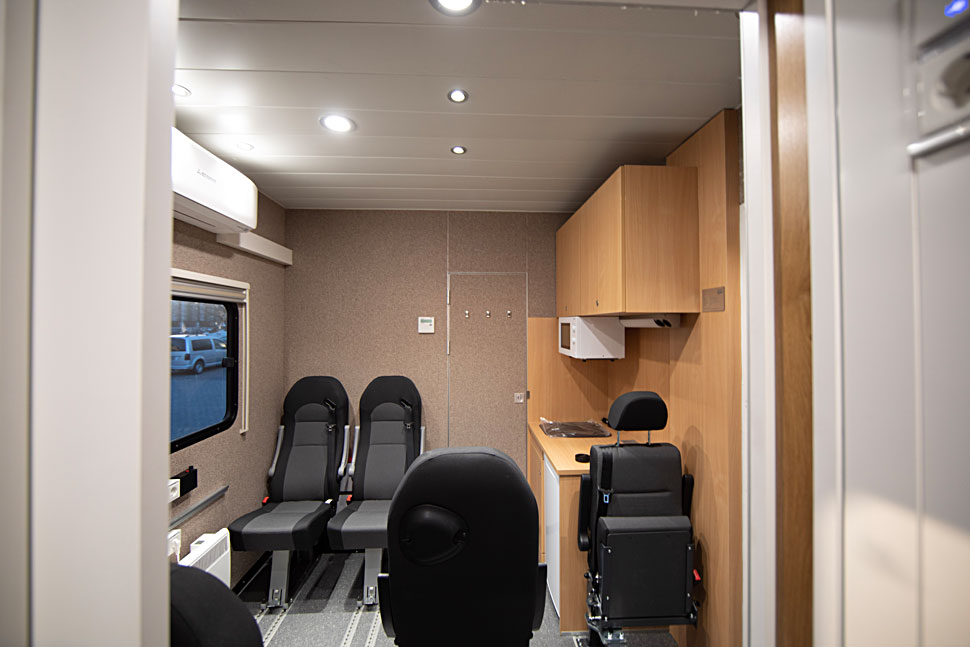

Teil eines jeden Produktionssets ist ein Rüstwagen, ein bis zu 26 Tonnen LKW, der für die nötige Unabhängigkeit bei Produktionen sorgt. Zusätzlich zum üblichen Stauraum ist der Rüstwagen mit einem 62 kW Stromaggregat sowie Sozialräumen für die Produktions-Crew ausgestattet. Die Aufenthaltsräume verfügen auch über eine Küchenzeile inklusive autarker Frischwasserversorgung.


Im russischen Fernsehen lief dieser Beitrag über das neue Fahrzeug.
Übersicht über die Technik im Einzelnen:

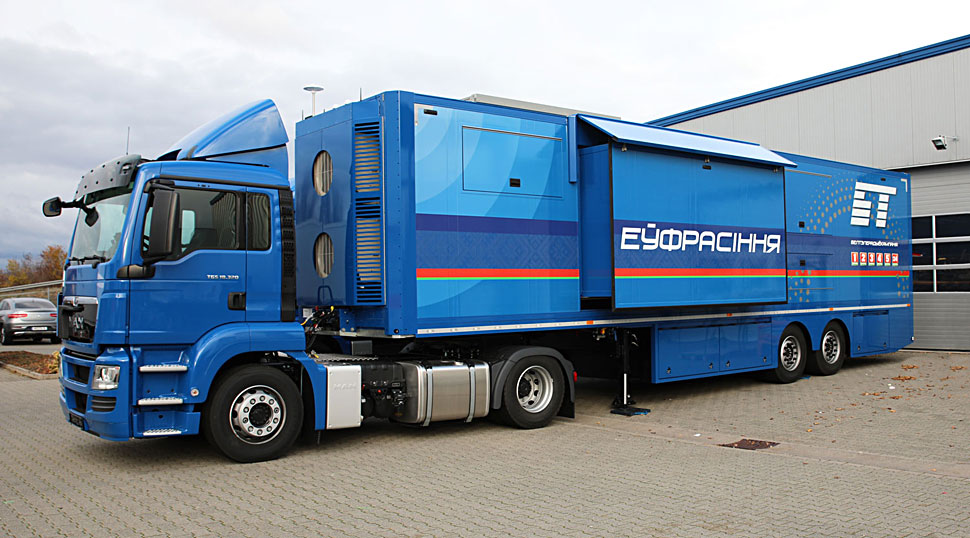

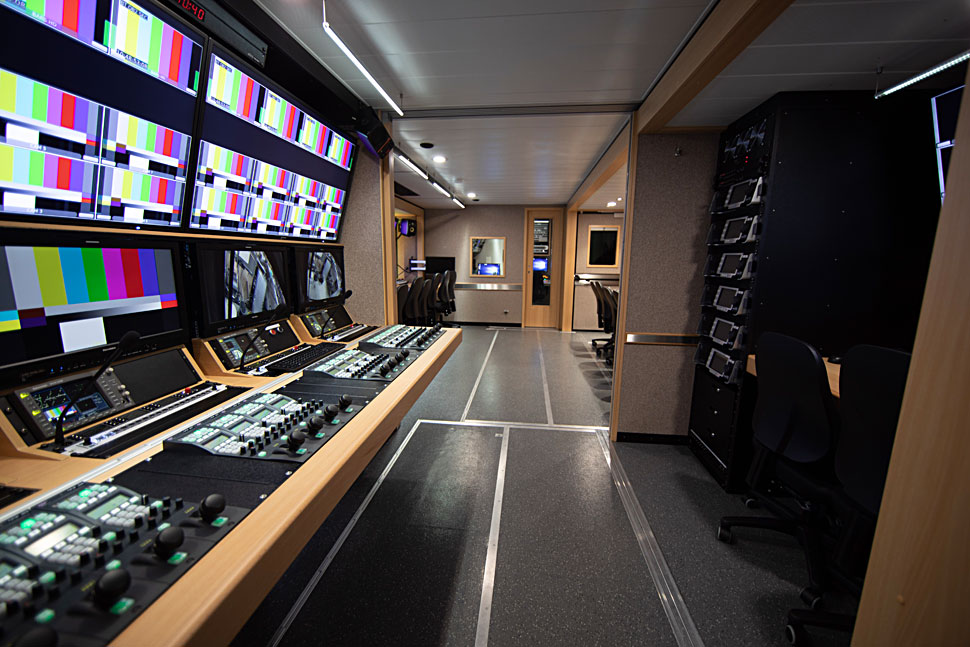

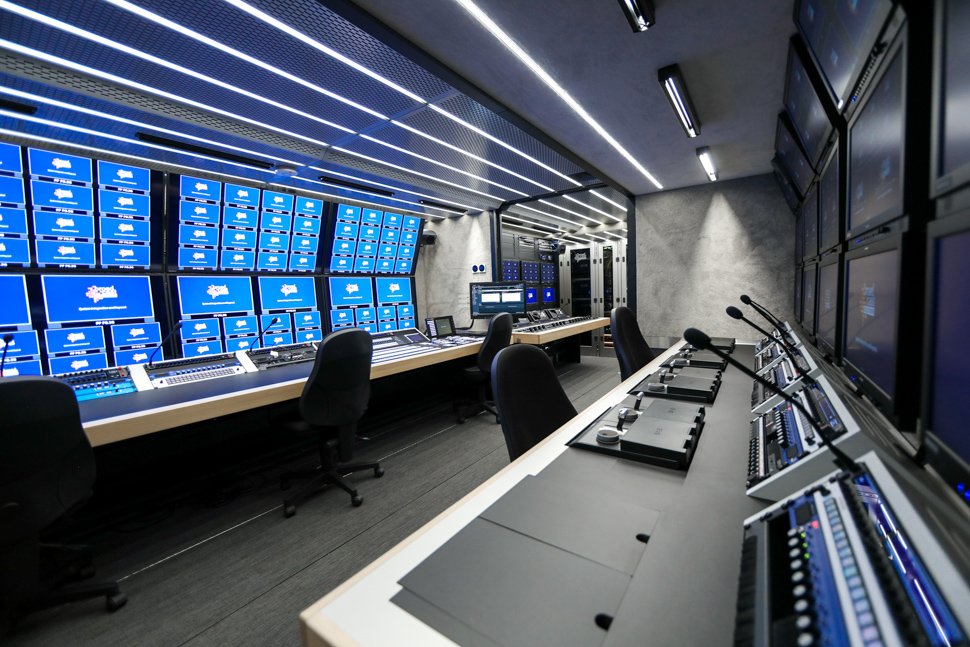

18-Kamera Ü-Wagen

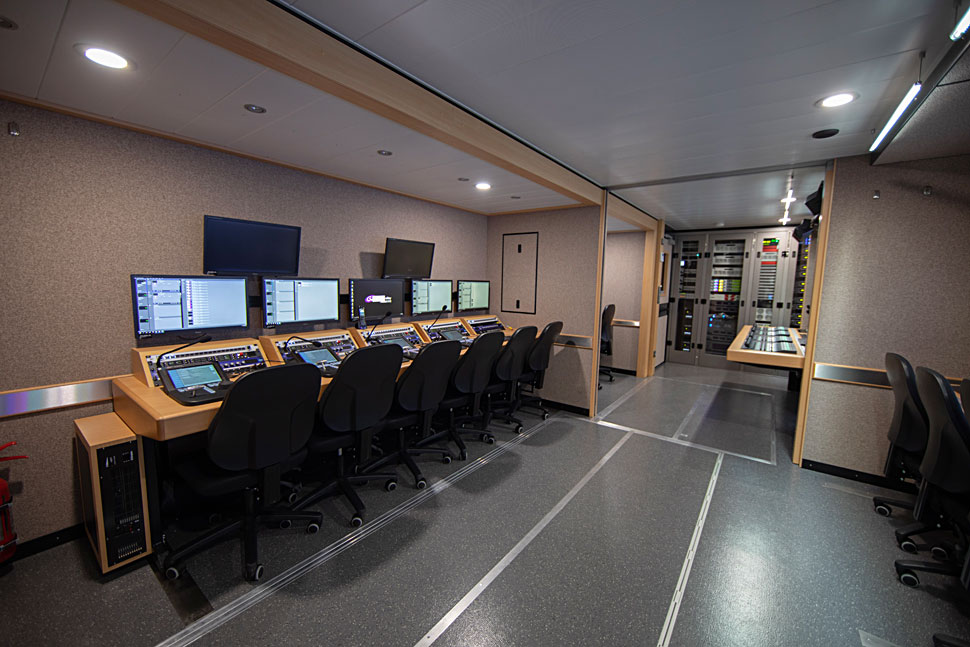

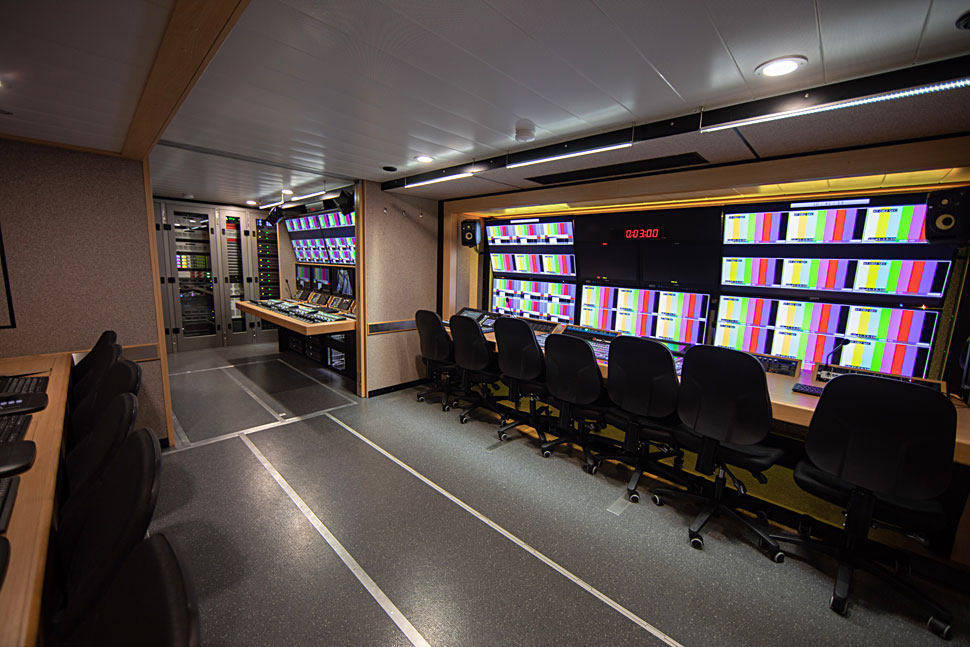

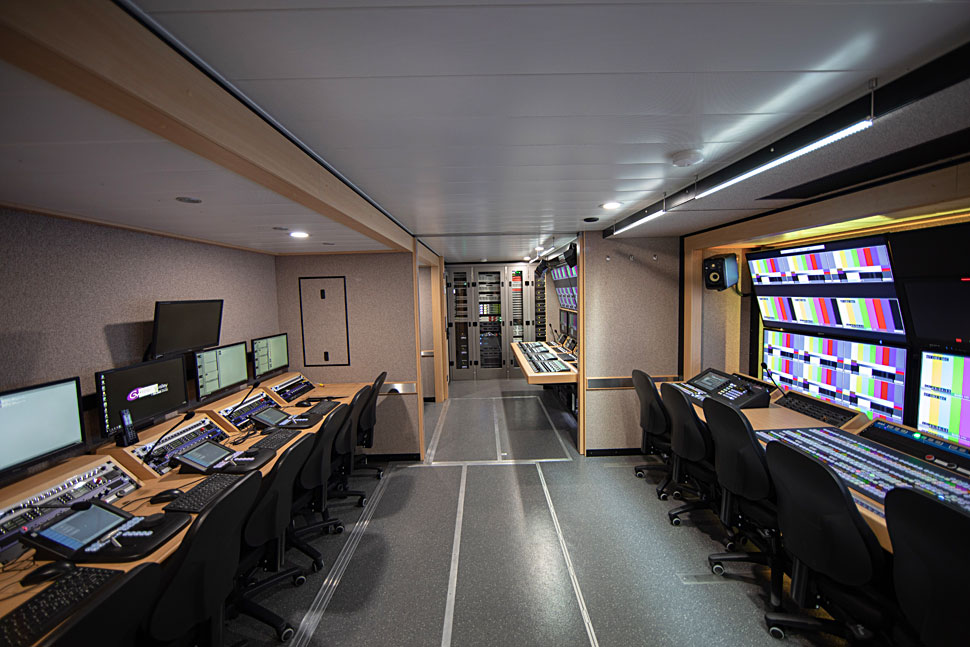

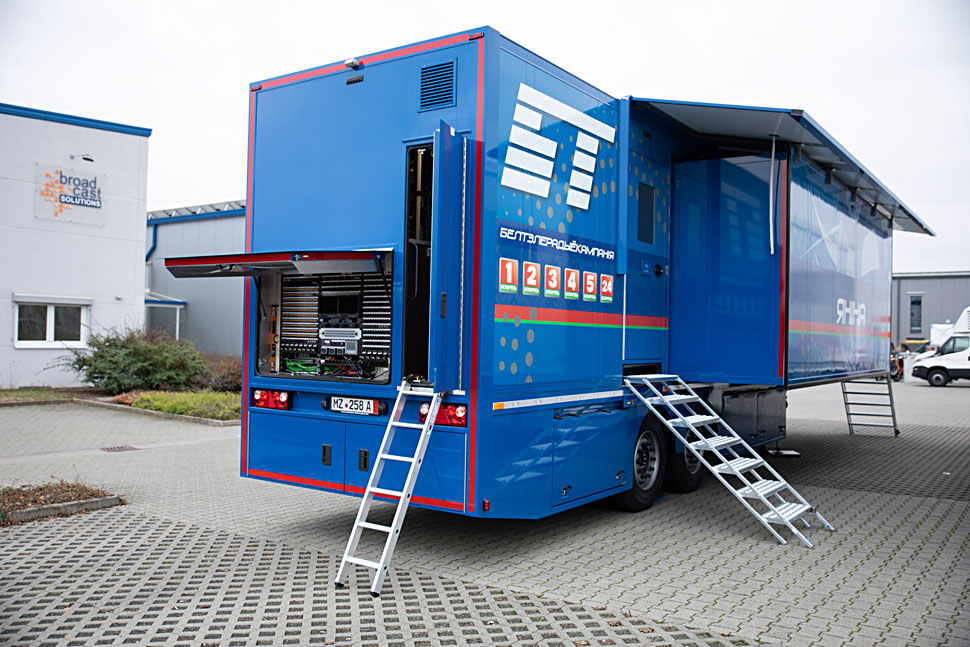

Sattelauflieger mit 2 Ausschüben

  • Länge: 12,43 m
  • Breite: 2,55 m (4,34 m mit Ausschüben)
  • Höhe: 4 m
  • Gewicht: 20,6 t
  • Kameras: 14x Grass Valley LDX 82, 2x Grass Valley LDX 86 (Slowmotion), 2x Grass Valley LDX 82 (Wireless)

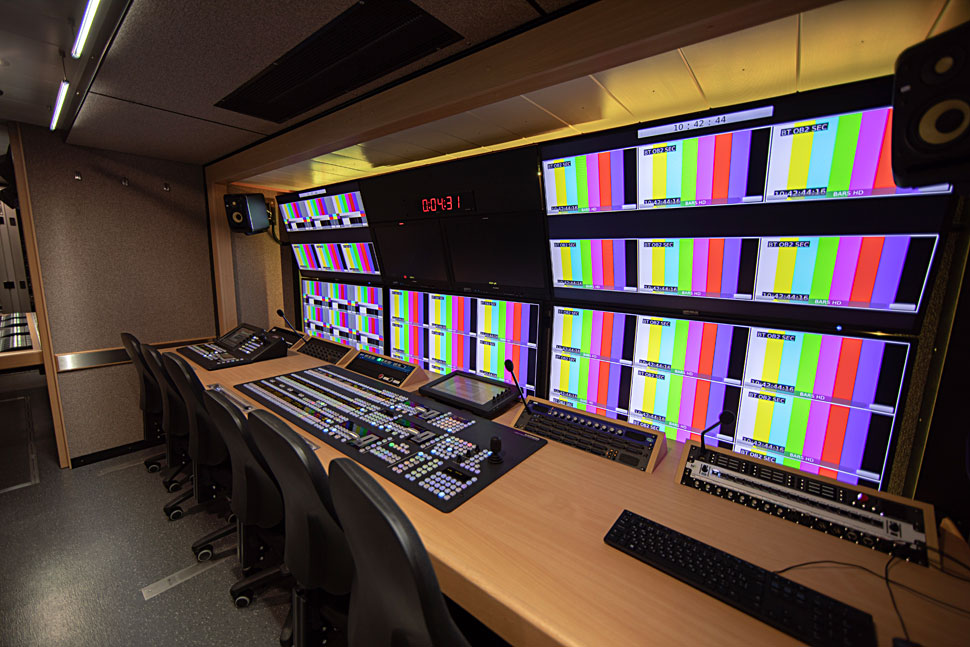

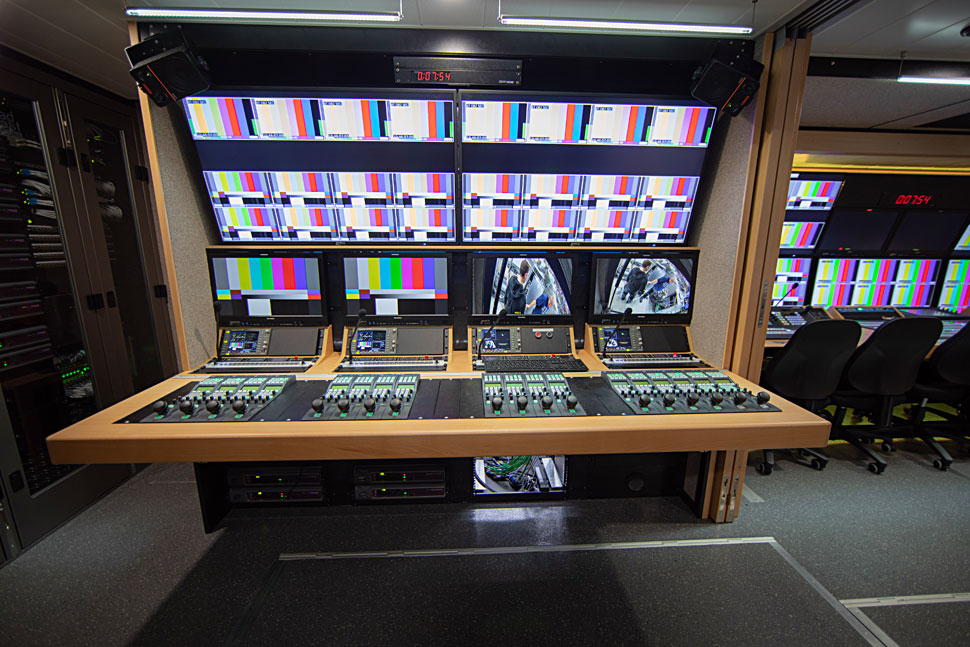

  • Video Mischer: Grass Valley Karrera 3 M/E mit 4 M/E K-Frame, Grass Valley Korona 1M/E (2. Regie)
  • Monitore:

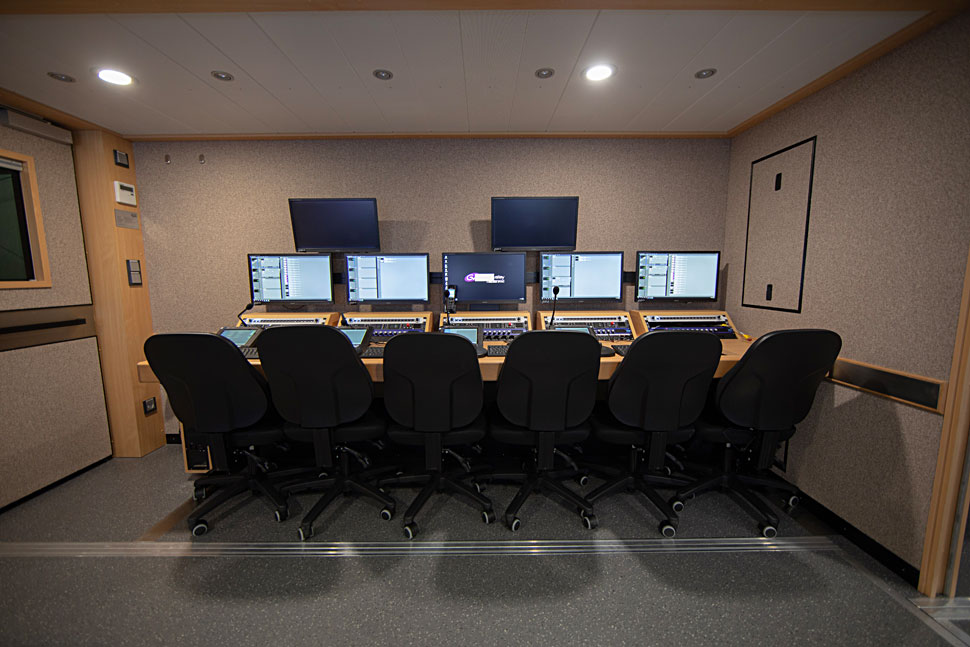

    Produktion: 2x 24” Konvision, 5×48“ NEC
    Slomo : 7x 21,5” Iiyama
    Engineering: 4x 21,5” Konvision, 1x 24” Konvision, 3x 48“ NEC, 1x 21,5“ Iiyama
    Audio: 2x 24” Konvision
  • Multiviewer/Splitter: SAM MV 820
  • Video Matrix: SAM Vega 700 216×216
  • Slomo Server: 2x Grass Valley K2 Dyno Elite-8 HD, 1x K2 Dyno Elite-16 für Supermotion oder 4K mit HD Cutout
  • Steuerung: Broadcast Solutions Hi
  • KVM: Ihse Draco tera
  • Video Measurement: Tektronix WFM 5200, WVR 7200

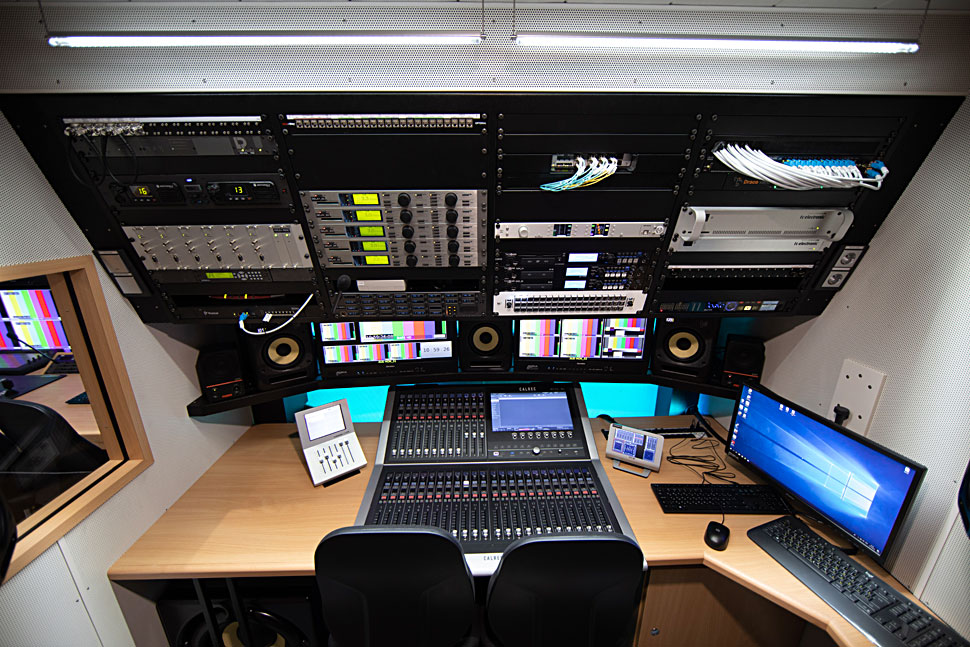

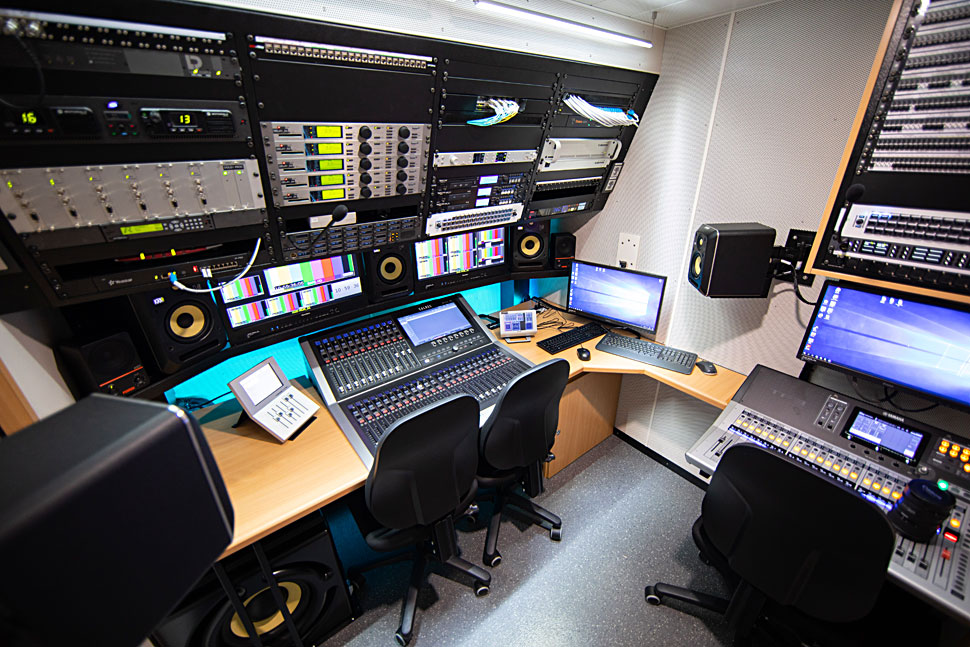

  • Audio Mischer: Calrec Brio 36 mit 36 Fadern
  • Audio Matrix: Calrec Hydra2 512×512
  • Audio Monitoring: KRK
  • Audio Effekte: TC Electronic TC-M6000
  • Audio Measurement: RTW-TM7
  • Intercom: Riedel Artist 128
  • Wireless Talk‐Back: Riedel RiFace / Motorola
  • Video Stageboxen: 4x Video mit 1x SDI IN/OUT
  • Audio Stageboxen: 1x Audio mit 32 Mic/Line IN, 8 Line Out, 4 AES In/Out, 2x Wireless MIC, 2x In-Ear, 1x Surround Mic
  • Networking: Cisco Switch

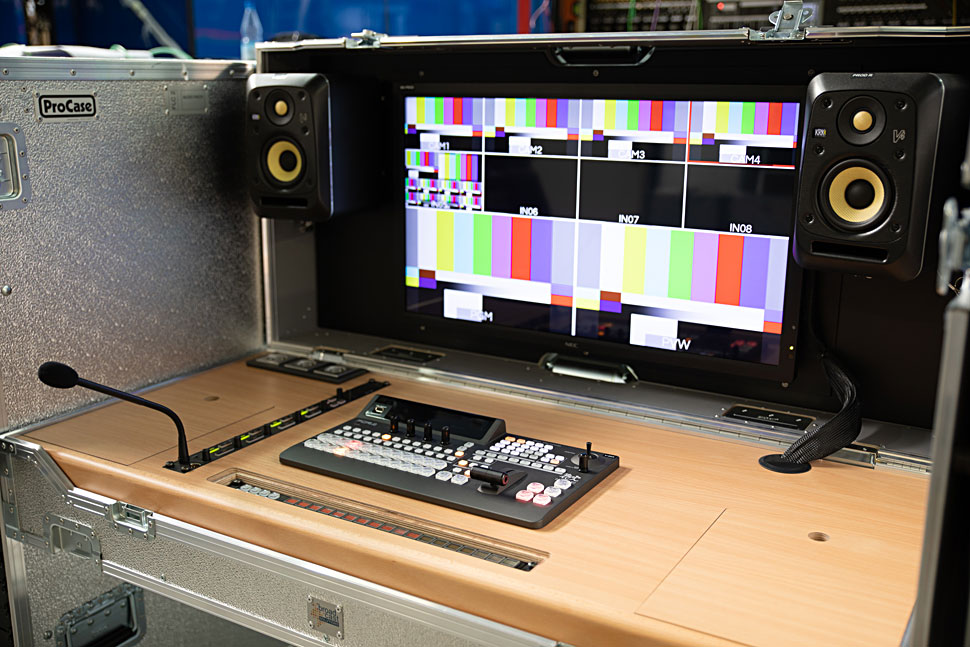

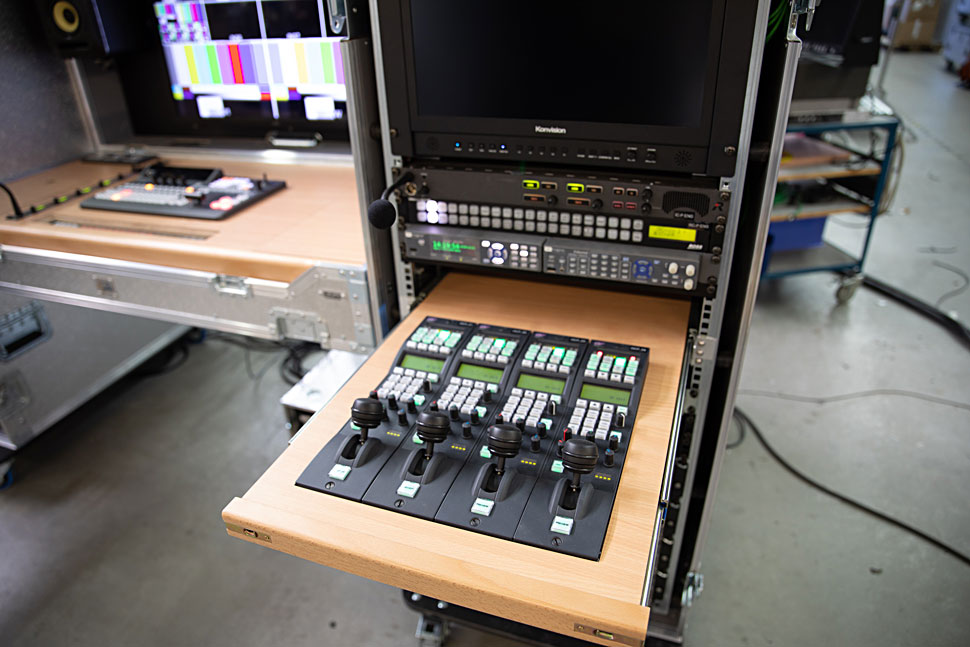

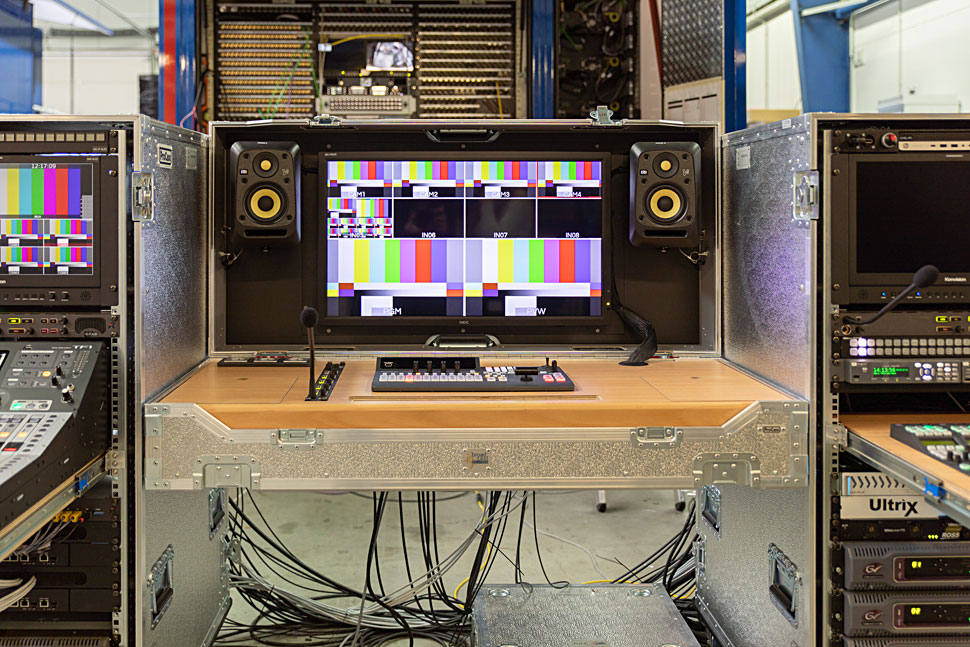

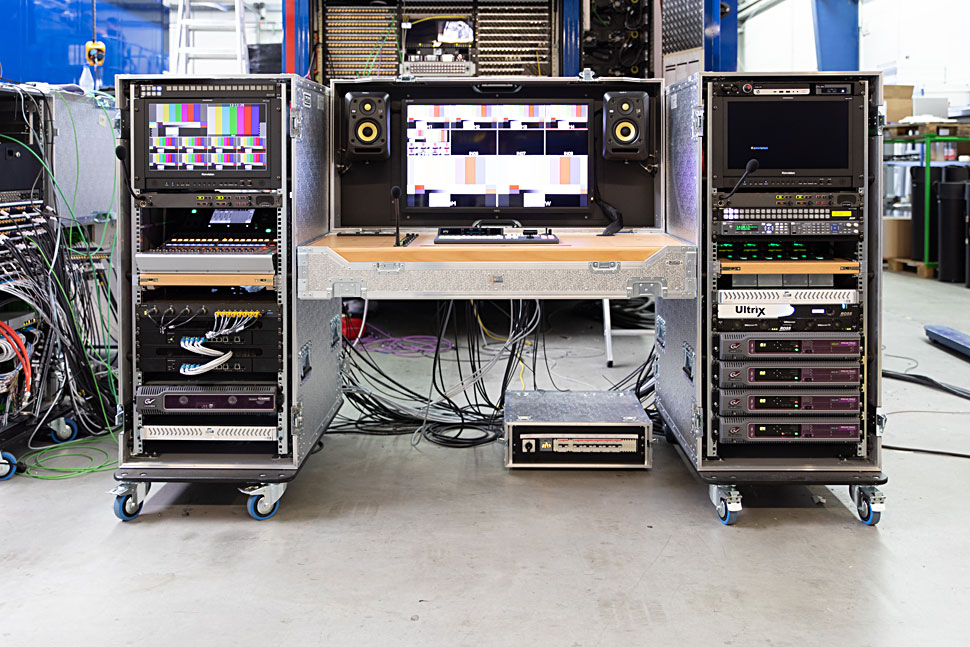

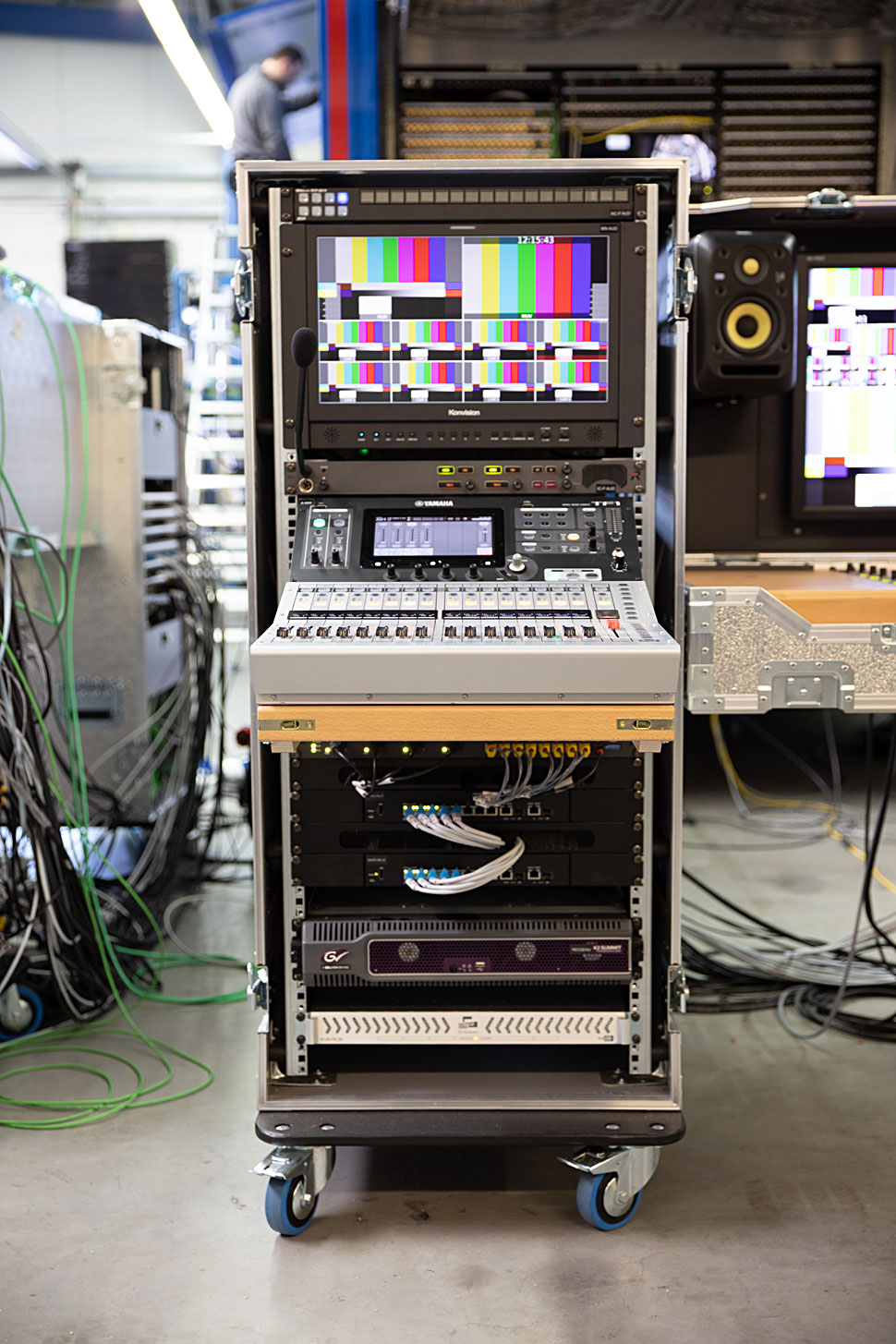

4-Kamera HD Flightcase-Studio
  • Kameras: 4x Grass Valley Focus 75 Live
  • Video Mischer: FOR.A HVS 110 1 M/E
  • Monitore: 1x 32“ NEC, 2x 17,3“ Konvision
  • Video Matrix: Ross Ultrix FR-1 inklusive Multiviewer
  • Slomo Server: Grass Valley K2 Summit 3G
  • Steuerung: Broadcast Solutions hi
  • KVM: Guntermann & Drunck

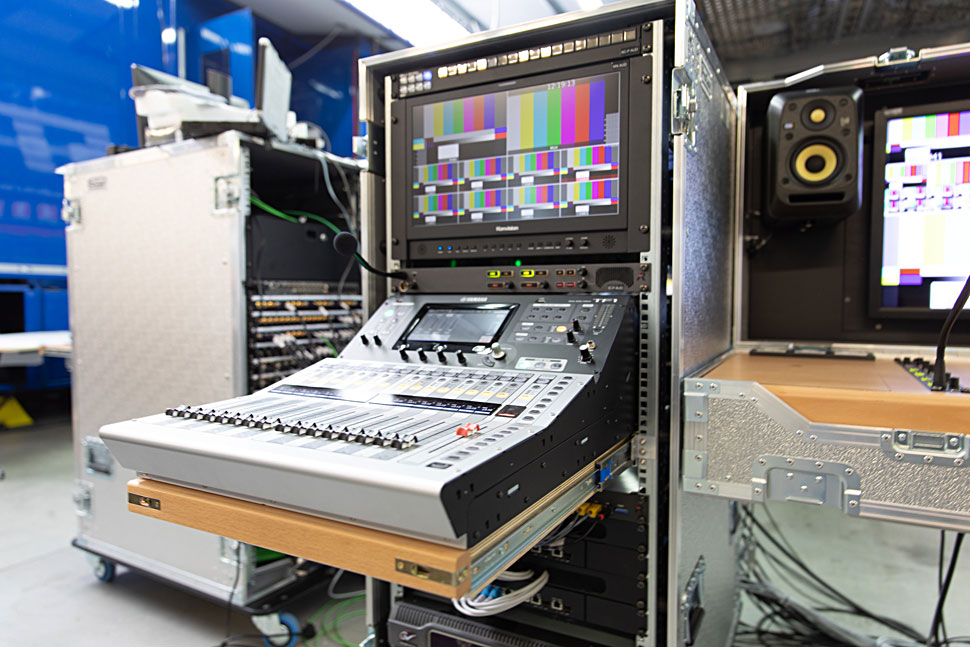

  • Audio Mischer: Yamaha TF-1 mit 16 Fadern
  • Audio Monitoring: KRK
  • Intercom: Riedel C44
Rüstwagen, LKW mit Kastenaufbau
  • Länge: 12,43 m
  • Breite: 2,55 m
  • Höhe: 4 m
  • Gewicht: 21,2 t

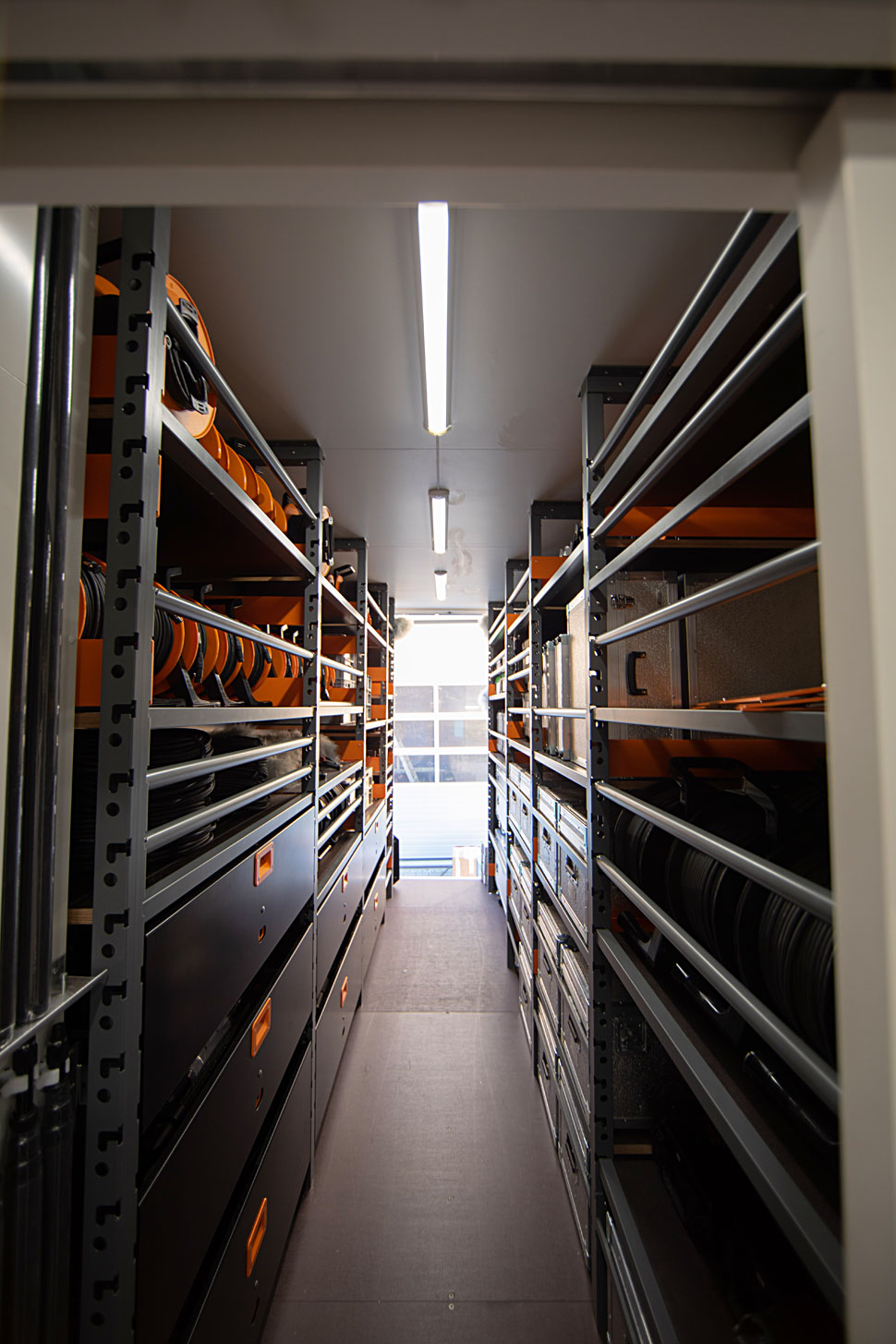

  • Ausstattung: Stauraum, Generator (62 kW), Aufenthaltsraum inkl. Küche mit Frischwasserversorgung
