4-fach Glasfaser-System für HD-Übertragungen

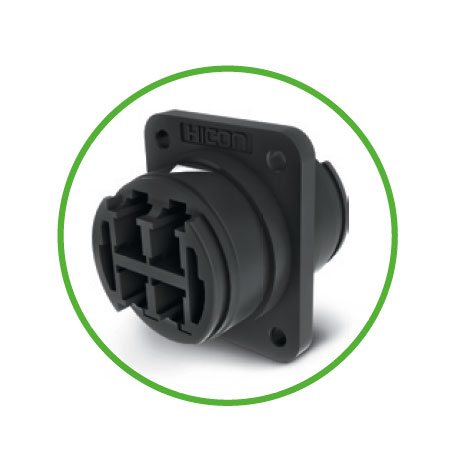

Das Kabel basiert auf vier optischen LC-Glasfaserleitungen, die durch eine robuste, kompakte Metallgehäusetechnik geschützt werden. Es besteht aus einem Kabelstecker und einer Einbaubuchse im kompakten D-Flansch-Format, die auch als universelle Kabelkupplung zum Verlängern und zur Kaskadierung verwendet werden kann. Die Buchse kann sowohl mit bis zu vier herkömmlichen LC-Kabeln (oder auch zwei LC-Duplex-Kabeln) als auch dem Hi-Fiber4-MC-Kabelstecker verbunden und somit einfach an bestehende LC-Systeme angeschlossen werden.

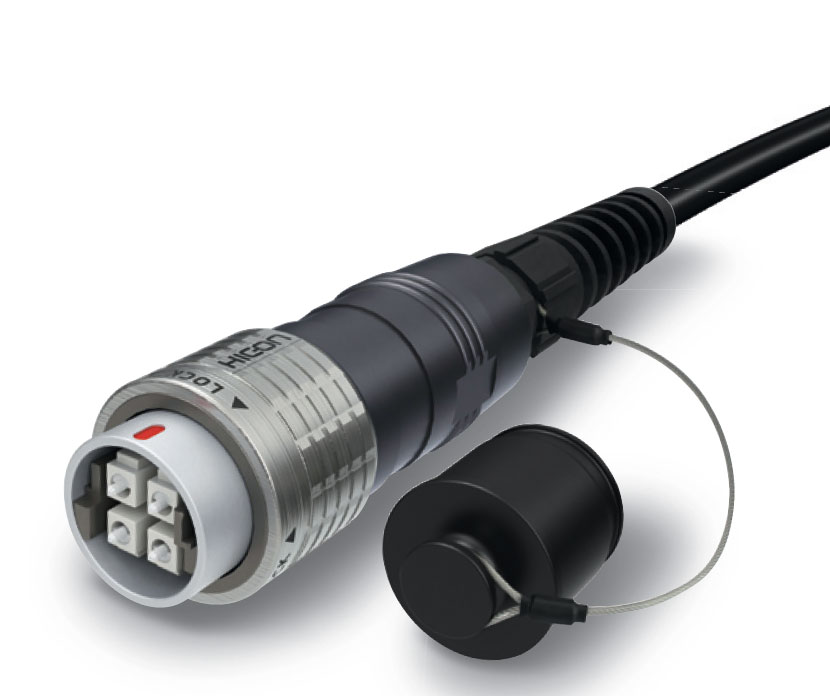

Der Kabelstecker lässt sich mit maximal vier LC-Verbindern bestücken, die nach Einführung des Kabels konfektioniert und in das 4-fach-Aufnahmekreuz eingesteckt werden. Die Schutzkappe und eine gefederte Schutzhülse bewahren das sensible Fasersystem vor Verschmutzung und Beschädigung. Der Kabelstecker wird in Markierungsrichtung auf die Buchse gesteckt und durch Vorschieben des Verriegelungsrings via Push-Pull-Verfahren verriegelt. Als Zugentlastung und Leitungsknickschutz verwendet Sommer Cable Standard-Leitungsverschraubungen mit Spiralknickschutz (M 16 x 1,5), die alle gängigen Vier-Faser-Kabeldurchmesser von 5 – 9 mm problemlos aufnehmen. Sommer Cable liefert dazu auch die passenden Vier-Faserkabel für die Installation (PE, LSZH) und den Mobileinsatz (PUR, PMB).

Besonderheiten im Überblick:

• Kompaktes Feld-Verbindungssystem für optische Übertragungen
• Schutzkappe gegen Verschmutzung
• Push-Pull Schnellverschluss
• Abgedichtetes System mit Schutzklasse IP68 in gestecktem Zustand
• Hohe Packungsdichte, Einbaubuchse im D-Flansch-Format – rückseitig montierbar, M3-Gewinde
• Doppelfunktion: Einbaubuchse und Universal-Kabelkupplung
• Einfacher Anschluss an bestehende LC-Systeme
• Konfektionierbar und revisionierbar von jedem erfahrenen Glasfaser-Techniker (LC)
