Videoboard mit SDI und Video-over-IP

Prios SDI ist eine PCIe Videokarte für OEMKunden, die bis zu acht 1080p60 Video- oder zwei UHD/4Kp60-Kanäle bietet.

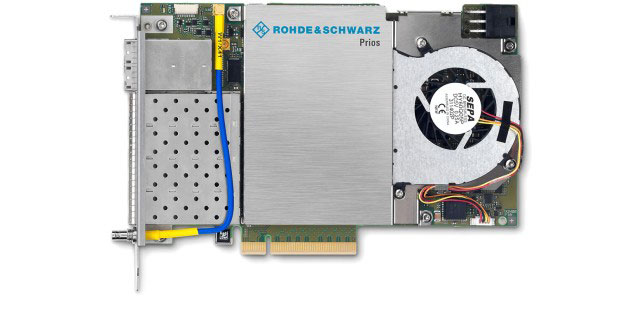

R&S Prios SDI ist eine neue Videokarte von Rohde & Schwarz, die durch ihre Vielseitigkeit und mit neuester Technologie überzeugt. Sie bietet Betriebsarten für die gleichzeitige Aufnahme und Wiedergabe mit acht unabhängigen HD-Kanälen oder zwei 4K/UHD-Kanälen.

Die SDI-Schnittstellen werden durch bis zu vier austauschbare SFP-Module mit jeweils zwei SDI-Ports realisiert. Zwei der SDI-Module lassen sich so durch 10G-Ethernet-Module ersetzen. Damit ist R&S Prios SDI für Video-over-IP-Technik einsetzbar. Zu den ersten unterstützten Protokollen werden SMPTE 2022 für die Datenübertragung und SMPTE 2059 für die Synchronisation gehören. Gemäß SMPTE 2022-6 erfolgt die Datenübertragung unkomprimiert. Bei Bedarf wird die Forward Error Correction laut SMPTE2022-5 aktiviert, um den Verlust von IP-Paketen ausgleichen zu können. Redundante Übertragung mit nahtloser Umschaltung im Fehlerfall nach SMPTE2022-7 ist ebenfalls möglich. Weitere Protokolle sind für die Zukunft geplant.

R&S Prios SDI richtet sich an OEM-Kunden aus dem Bereich der professionellen Film- und Videotechnik, die die Karte in ihre eigenen Entwicklungen integrieren. Die Flexibilität von R&S Prios SDI erlaubt es ihnen, ihre Produkte von einer reinen SDI- auf eine gemischte SDI/Video-over-IP-Konfiguration umzurüsten. Speziell durch die Mischung aus SDI und IP lassen sich Anwendungen, die traditionelle Video- und moderne IP-Technik verbinden, mit nur einer Interface-Karte realisieren. Beispielsweise sind mehrere SDI-Kameras direkt an die Karte anschließbar. Deren Signale können so über ein Netzwerk an die zentralen Aufnahmegeräte oder an Remote-Editing-Plätze übertragen werden.

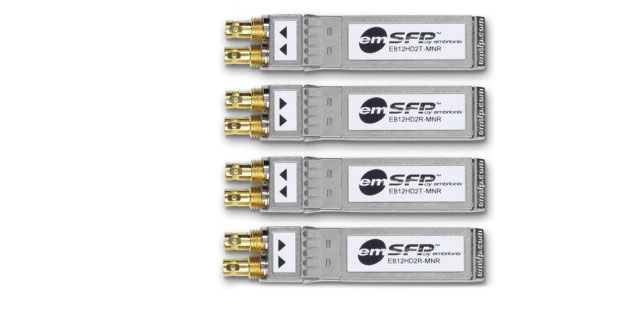

Die SDI-Schnittstellen werden durch bis zu vier austauschbare SFP-Module mit jeweils zwei SDI-Ports realisiert

Anwendungen aus dem Bereich des virtuellen Studios profitieren besonders von der kurzen Signallaufzeit, die mit dem schnellen PCIe Bus 3.0 x8 möglich ist. Die 4 SFP-Steckplätze in Verbindung mit der halben Baulänge machen R&S Prios SDI äußerst kompakt. Daher lassen sich Anwendungen mit sehr komplexen Interfacing-Aufgaben, die in der Vergangenheit oft mehrere Interface-Karten erforderten, nun in kleinen Servern mit nur einer Höheneinheit realisieren.

Das Software Development Kit der R&S Prios Familie ist kompatibel zur erfolgreichen Atomix-Produktfamilie. Anwendungen, die bereits Karten von R&S Atomix unterstützen, können mit geringem Aufwand auch an R&S Prios angepasst werden.

Die flexible Verbindung von SDI- und IP-Technik mit der R&S Prios SDI hilft allen, die Videoanwendungen entwickeln und dabei einen sanften Umstieg von SDI auf Video-over-IP wollen.
