Electro-Voice: Beschallung per Preview-Software planen

Preview von Electro-Voice ermöglicht es, im vorhinein die Lautsprecher-Abdeckung eines Veranstaltungsorts zu simulieren.

Preview nennt der Hersteller Electro-Voice ein Software-Tool, das Systemdesignern eine schnelle, aber dennoch präzise Grundlage dafür bieten soll, wie man die optimale Lautsprecherkonfiguration mit Electro-Voice Line-Arrays zur idealen Soundabdeckung erreichen kann. In Form einer 3D-Benutzeroberfläche visualisiert die Software die Lautsprecherabdeckung einer Halle, eines Stadions oder einer Open-Air-Bühne und berechnet auch die mechanisch zulässige Kombinationen von Lautsprechern und Rigging.

Lautsprecher an einem Veranstaltungsort zu positionieren und verlässliche Aussagen über das Tonerlebnis des Publikums zu erhalten …

Preview ist plattformunabhängig, derzeit gibt es eine Windows- und MacOS-Version. Ziel der Software ist es, die jeweils optimierte Sound-Coverage für das Publikum zu erzielen, wenn Electro-Voice Line-Array-Lautsprecher verwendet werden. Die Software ermöglicht also effizientes Design des Beschallungssystems. Abstrahlverhalten, Schallpegel und Frequenzgang werden visualisiert, und die Software liefert auch präzise mechanische Lastberechnungen.

… das ist die eine Seite von Preview. Die Software liefert aber auch präzise mechanische Lastberechnungen zum Thema Lautsprecher und Rigging.

Preview besitzt eine farbige 3D-Oberfläche mit intuitiv bedienbaren, vielseitigen Werkzeugen und schlüssigem Workflow. Dies hilft Planern, Designern und Toningenieuren bei der schnellen Berechnung der idealen Konfiguration, Positionierung und Winkelung von Line-Arrays inklusive erforderlicher Lautsprechergruppen, Delays und anderen Parametern.

Die Software berechnet außerdem mechanisch zulässige Kombinationen von Lautsprechern und Rigging. Dadurch wird sichergestellt, dass die Arrays an jedem Veranstaltungsort die bestmögliche Leistung erbringen — unabhängig davon, ob sie geflogen oder gestackt werden.

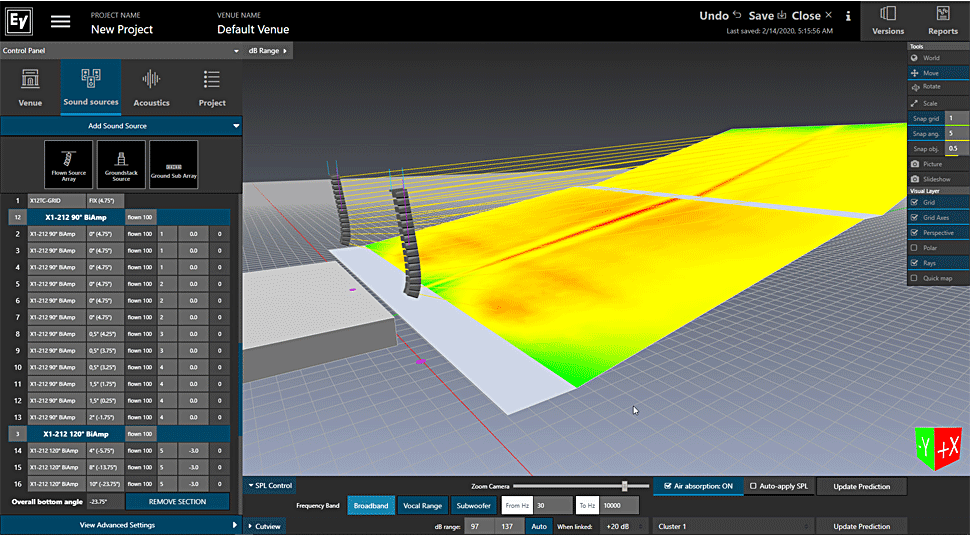

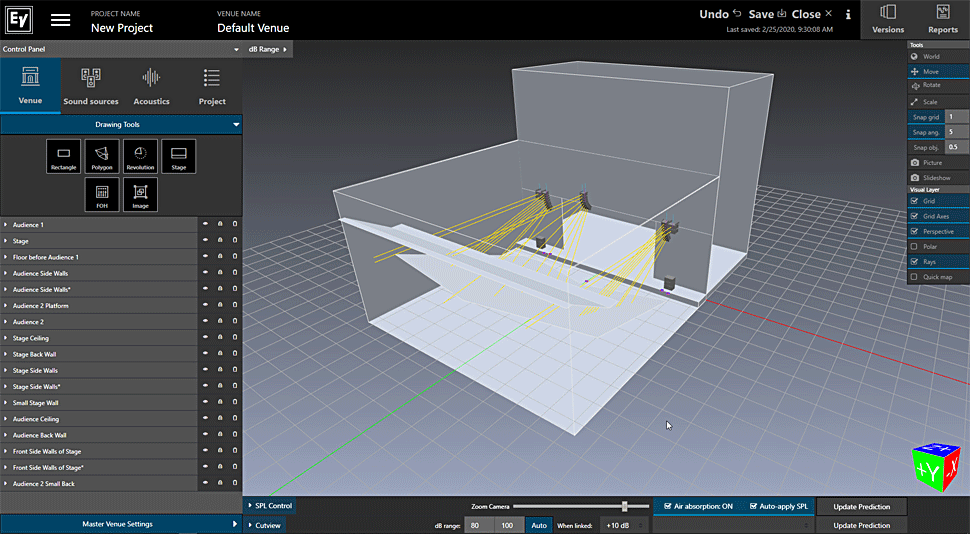

In Previews dreidimensionaler Oberfläche können sämtliche Objekte frei platziert und bearbeitet werden.

In Previews dreidimensionaler Oberfläche können sämtliche Objekte frei platziert und bearbeitet werden. Der Anwender hat volle Kontrolle über Rotation, Skalierung und Verschiebung der Objekte und kann durch jede gerade dargestellte Oberfläche »hindurchsehen«.

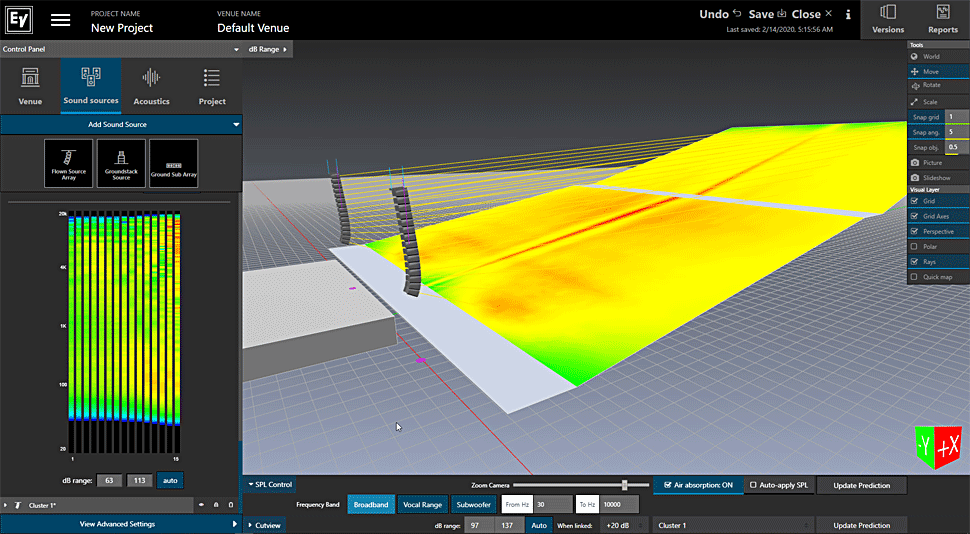

Eine spektrografische Darstellung ist integriert.

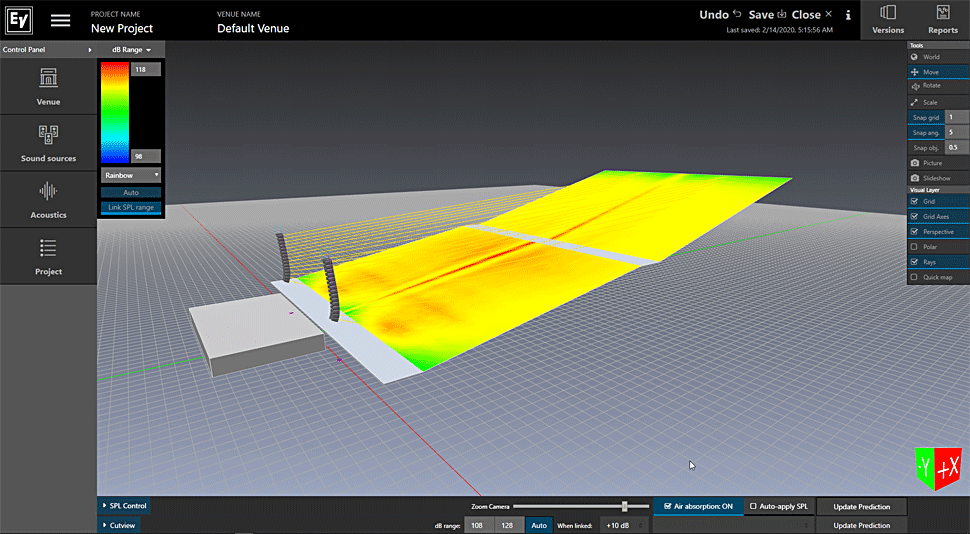

Eine Reihe von praxisorientierten Werkzeugen hilft bei der Ermittlung der optimalen akustischen Darstellung eines realen Raumes. Quick Map liefert eine schnelle Visualisierung der Lautsprecherabdeckung. Die Möglichkeit der automatischen Anpassung des dB-Bereichs (Auto dB Range) bildet den berechneten Schalldruckbereich über das komplette Farbspektrum ab und optimiert im Hintergrund alle visuellen Details in sämtlichen Darstellungen.

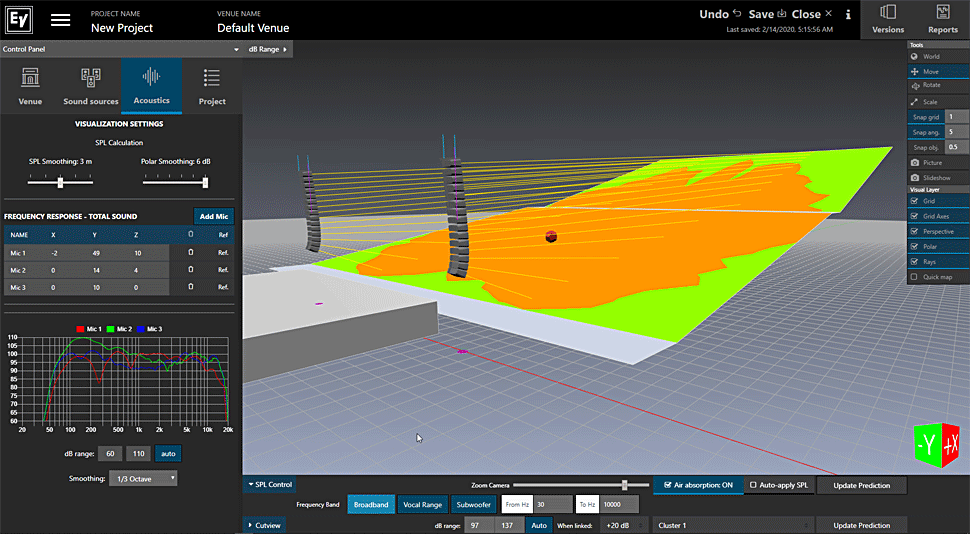

Die Anwender können virtuelle Testmikrofone positionieren und die dortigen Frequenzgänge analysieren.

Mit Hilfe virtueller Mikrofon-Positionierung kann der Frequenzgang an jeder beliebigen Stelle des Veranstaltungsortes bestimmt werden. Die innovative Spektrogramm-Darstellung zeigt den Frequenzgang der Lautsprecher-Mittelachsen an den Schnittpunkten der Zuschauerbereiche. Die Diagrammanordnung erfolgt nebeneinander. Das zeigt dem Planer, wie homogen die Coverage des Veranstaltungsorts bezüglich Lautsprecherpegel und -Frequenz ist. Die Software erleichtert auch das Erstellen von Subwoofer-Arrays.

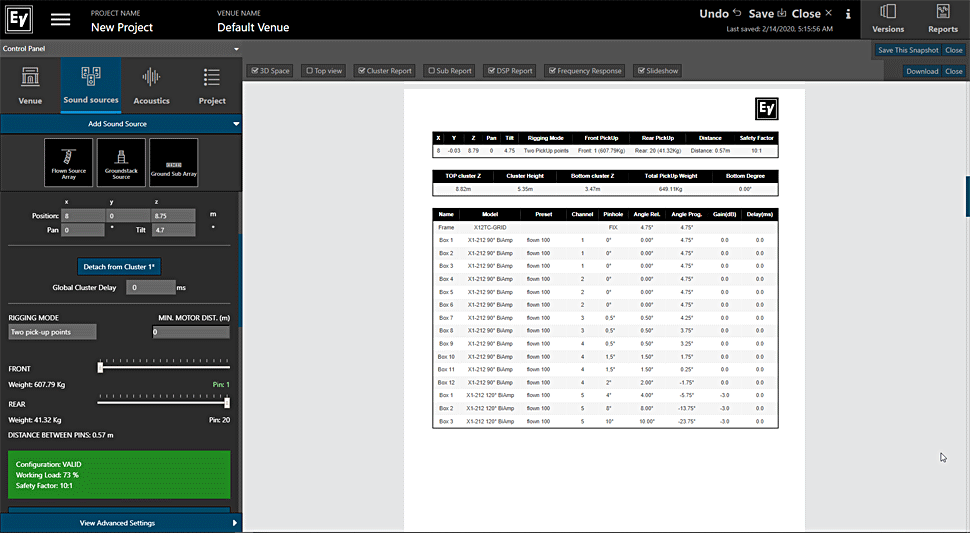

Preview besitzt detaillierte Report-Funktionen.

Preview besitzt detaillierte Report-Funktionen und eine umfangreiche Projektdatenbank, die dem Anwender detaillierte akustische und mechanische Informationen bereitstellt. Mit den Projektdaten können Planer, Designer und Toningenieure ohne größeren Zeitaufwand bestehende Designs importieren und neue Projektdateien, Zeichnungen und Vorlagen abspeichern.

Derzeit gibt es eine Windows- und MacOS-Version von Preview.

Die erste Vollversion der Preview-Software unterstützt die meisten Touring- und Installations-Versionen der Electro-Voice Line-Arrays einschließlich X1(i), X2(i), XLC, XLD, XLE, sowie die jeweils dazugehörigen Subwoofer. Weitere Modelle werden in zukünftigen Updates hinzukommen.

Die Windows und MacOS Versionen der Software stehen hier zum kostenlosen Download bereit.

Electro-Voice gehört neben Dynacord, RTS Intercoms und Telex zur Bosch-Communications-Familie.
