TV Skyline: Ü11 nimmt Fahrt auf

Technische Daten

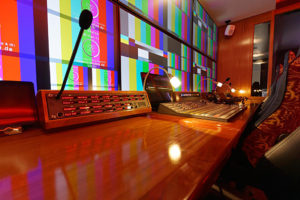

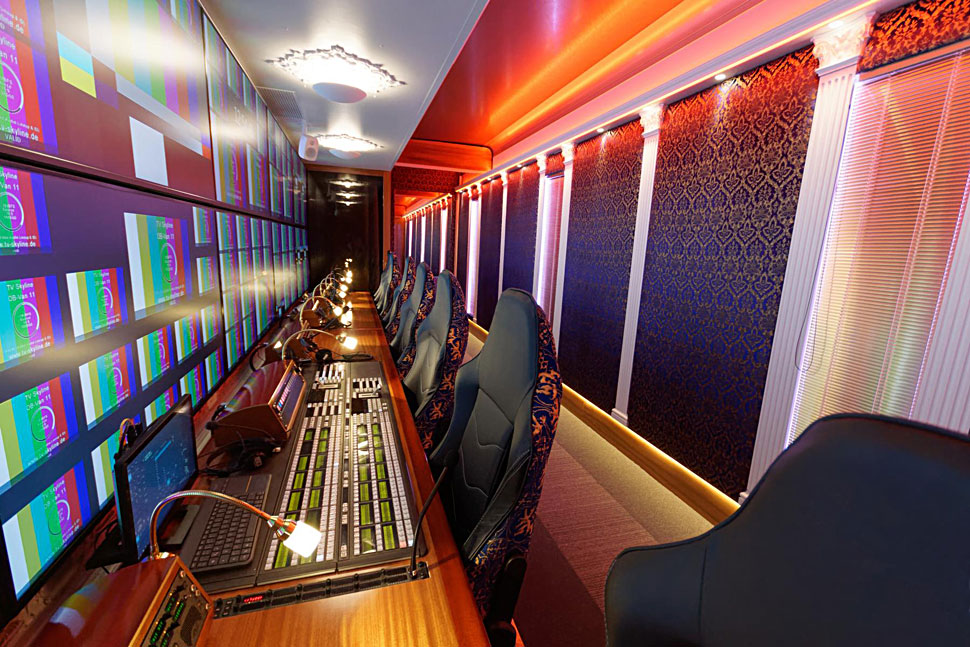

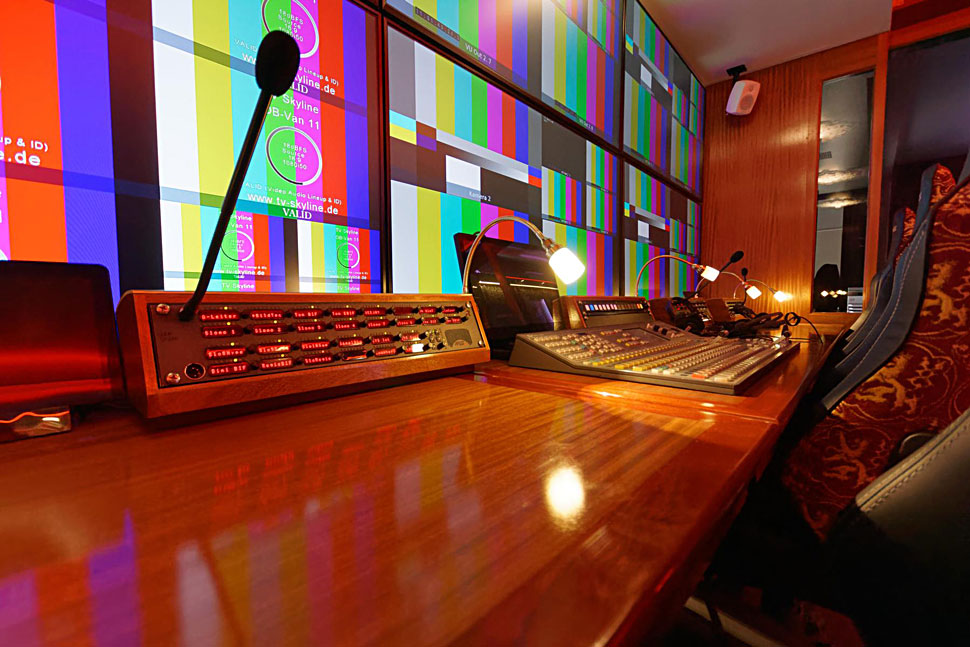

Blick in den TV Skyline Ü11.

KAMERAS

• bis zu 40 Kameras
• bis zu 4x SSL Kamerasysteme, alternativ NAC Hi-Motion II ultra-Slow-Motion Kamera (optional)
• Fujinon-/Canon-Objektive von 14×4,5 bis 99×8,4

BILDTECHNIK

• VSM-Steuerung
• 10 x 17“ 3G Monitore, 6 x 32“ 3G Monitore
• Kreuzschiene 3G SDI 536 x 1112
• 4 x Lawo Vpro 8 Sync & Crossconverter
• 24 x Evertz Sync & Crossconverter
• 16 x Evertz VIPX 16 x 2 Multiviewer
• 8 x 3G Waveform/Vector; 1 x 3G Rasterizer
• Wohler Dolby Messeeinrichtung

AUFZEICHNUNG

• Platz für 12 x EVS XT3 / XT4 / VIA (6 – 12 channel)
• Platz für 8 x MAZ
• 3 EVS XT Access Server
• 1 x X-File 3
• TC Router 64 Ports
• Ihse KVM Switch 32 Ports

BILDREGIE

HAUPTREGIE:

• 2 x HD/SD Multiformat-Bildmischer GV Kajak HD
• 144 Inputs & 48 Inputs, 48 Outputs & 24 Outputs
• 3 M/E GV Kayenne XL Pane
• 10 x 55“ Monitor

2. REGIE /MULTIFUNKTIONSRAUM:

• 2 M/E GV Kajak Panel
• 10 x 55“ Monitor

TONTECHNIK

• Lawo MC²56 MKII High End Audiomischer mit 64 Kanalzügen
• HD Core Nova 73 Router mit 8192*8192 Koppelpunkten / redundant
• 240 DSP Kanäle im Aufnahmemodus
• 480 DSP Kanäle im Sendemodus
• 28 Madi Ports
• Dynaudio Air 6 5.1 Abhörsystem mit digitaler Audioanbindung
• K+H M51 Abhörsystem
• Wohler Audio Controller
• 2 x 128 Mehrspuraufzeichnung
• Mehrkanaleffektsystem Waves Soundgrid Extreme Server
• Limiter: T.C. Electronic DB6 (Dolby Surround 5.1)
• Intercom: Riedel Artist M
• 3 x 128 x 128 Ports
• 1 x 64 x 64 Ports
• 6 x Funkkreise
• 40 x Funkgeräte
• 6 Stageboxen über Glasfaser (SMPTE 3K93C)
• DSP-redundant
• 2 x 8 Kanal VOIP
• bis zu 8 zusätzliche Codecs
• Bolero (drahtloses Vollduplex-Intercom)

STROMVERSORGUNG

• Komplette Technik über USV abgesichert (bis zu 45 Minuten bei Voll-Last; ohne Klimatechnik)
