Glasfaser, Signaltechnik: 21.06.2022

Logic: Glasfaser zwischen Landtag und WDR

Logic realisiert direkte Anbindung des Landtages NRW an das WDR-Landesstudio Düsseldorf.

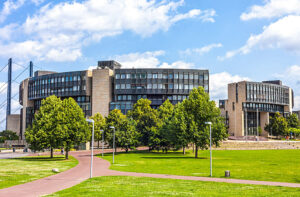

Landtag, Düsseldorf
Vom Landtag in Düsseldorf gibt es nun eine Glasfaserverbindung zum WDR-Landesstudio.

Logic Media Solutions hat als ersten Teil eines mehrstufigen Projekts die direkte Anbindung des WDR-Funkhauses Düsseldorf mit dem Landtag von NRW, ebenfalls in Düsseldorf, realisiert. Über diese Leitungsanbindung zeichnet der WDR alle Landtagsdebatten sowie Pressekonferenzen auf und produziert Sendungen aus dem Landtag.

Virtuoso, Nevion
Virtuoso-Einheit von Nevion.

Ziel der Neuinstallation war die Bereitstellung einer qualitativ hochwertigen Verbindung beider Standorte mit geringem Delay. Dazu sind der WDR und der Landtag mit einer dedizierten Glasfaserleitung mit einem DWDM-System verbunden. Für die Fernsehübertragungen kommen Virtuoso-Einheiten von Nevion zum Einsatz, die die Signale en- und dekodieren und an die Switches zum Weitertransport übergeben.

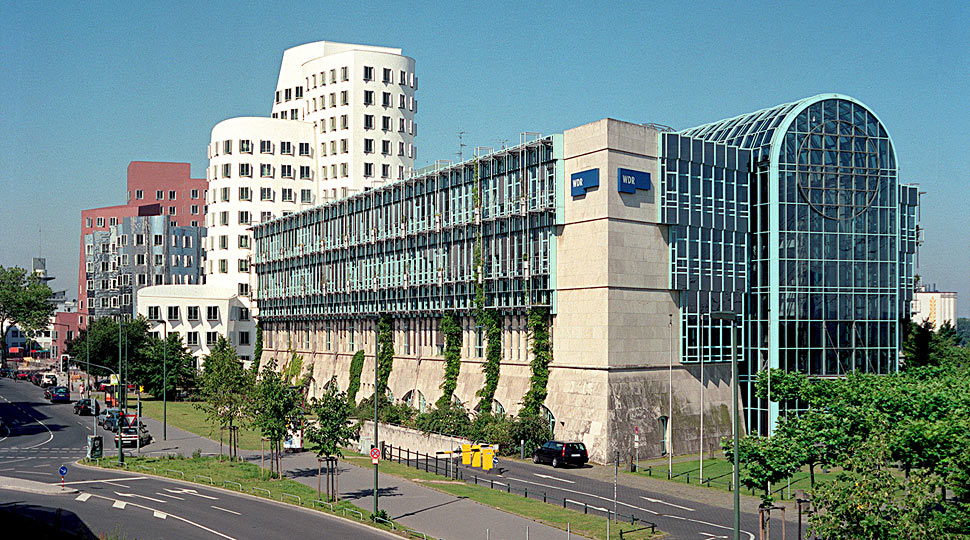

WDR-Funkhaus, Düsseldorf, © WDR/Bernd Maurer
Fünf Streams vom Landtag zum WDR-Funkhaus in Düsseldorf und drei Streams in der Gegenrichtung gibt es nun via Glasfaser-Verbindung.

Die Videosignale werden in HD-SDI produziert, von den Nevion-Virtuoso-Einheiten in JPEG XS komprimiert und unter Nutzung des Standards SMPTE 2110 übertragen. Das Delay im System liegt mit Encoding/Decoding und Signaltransport bei unter 10 ms.

Mit der bidirektionalen Verbindung werden fünf Streams vom Landtag zum WDR und drei Streams vom WDR zum Landtag bereitgestellt. Perspektivisch sollen die Virtuoso Einheiten weitere Aufgaben übernehmen. Dazu wird in einem weiteren Schritt Nevions VideoIPath eingebunden, das als Orchestration Layer und SDN-Controller für die umfassende WAN-Infrastruktur des WDR zum Einsatz kommt und die Konfiguration, das Routing und deren Monitoring übernimmt.
