Riedel lieferte Technik für Baumgartners Rekordsprung

Riedel Communications war bei Felix Baumgartners Sprung für die gesamte Kommunikation am Boden sowie zwischen der Bodenstation und der Kapsel verantwortlich. Dafür setzte das Unternehmen eine integrierte Kombination aus drahtloser und drahtgebundener Intercom-Technik ein. Darüber hinaus war Riedel für die Verteilung der Videosignale am Boden und die Rundfunkübertragung des Events verantwortlich.

Felix Baumgartners Sprung aus der Stratosphäre zur Erde ist geglückt: der Österreicher sprang für das Red Bull Stratos Projekt aus 39 km Höhe aus einer Ballonkapsel und stellte dabei gleich mehrere Weltrekorde auf. Millionen Zuschauer verfolgten das Projekt an den Fernsehschirmen, und Google will bei Youtube acht Millionen gleichzeitige Zuschauer ermittelt haben.

Um die Kommunikation zwischen Felix Baumgartner und Mission Control zu ermöglichen und um die Videosignale vor Ort zu routen, setzte Red Bull auf eine umfassende Installation von Riedel Communications. Das System bestand aus zwei großen Hauptbestandteilen: dem System der Kapsel und der Installation am Boden.

In der Kapsel

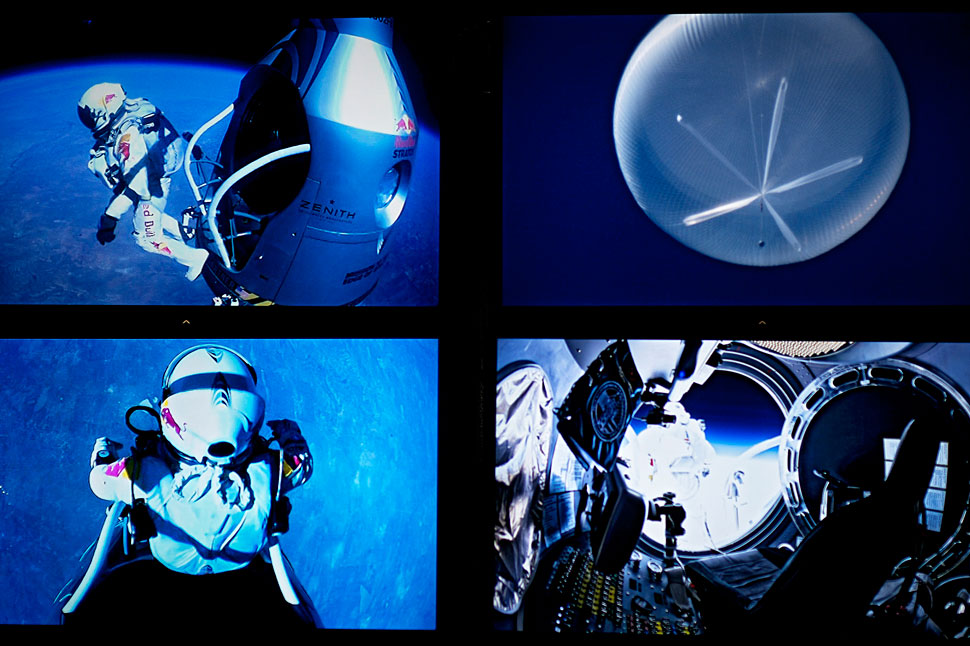

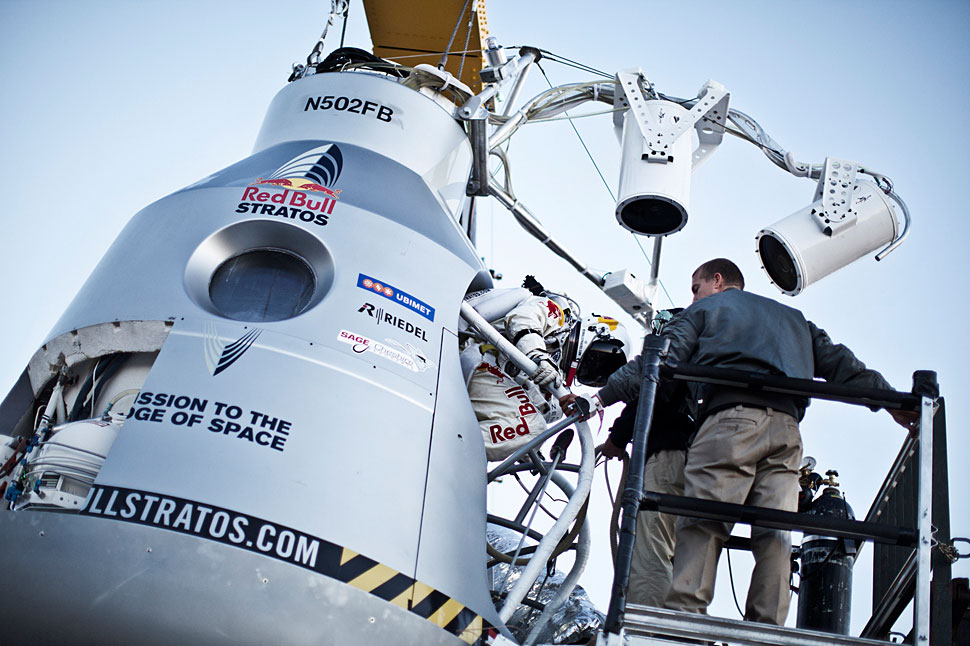

Die Kapsel, die Felix Baumgartner in die Stratosphäre transportierte, wurde von Riedel Communications mit insgesamt neun HD-Kamera-Systemen inklusive speziell für den Einsatz entwickelter Telemetrie-Steuerung ausgestattet. Das System war darüber hinaus für die Steuerung der Video-Aufnahmen verantwortlich und fungierte als on-Board Videorouter – quasi als Mini-Ü-Wagen in der Kapsel. Auf diese Weise ließ sich das gesamte System fernsteuern. Drei Video-Downlinks standen zur Verfügung, die sich dynamisch den einzelnen Kameras zuweisen ließen.

Um eine zuverlässige Kommunikation zwischen Felix Baumgartner und Mission Control zu ermöglichen, kam eine speziell für diesen Einsatz entwickelte Kommunikationslösung von Riedel Communications zum Einsatz.

Kommunikationsinfrastruktur für Mission Control & Broadcast

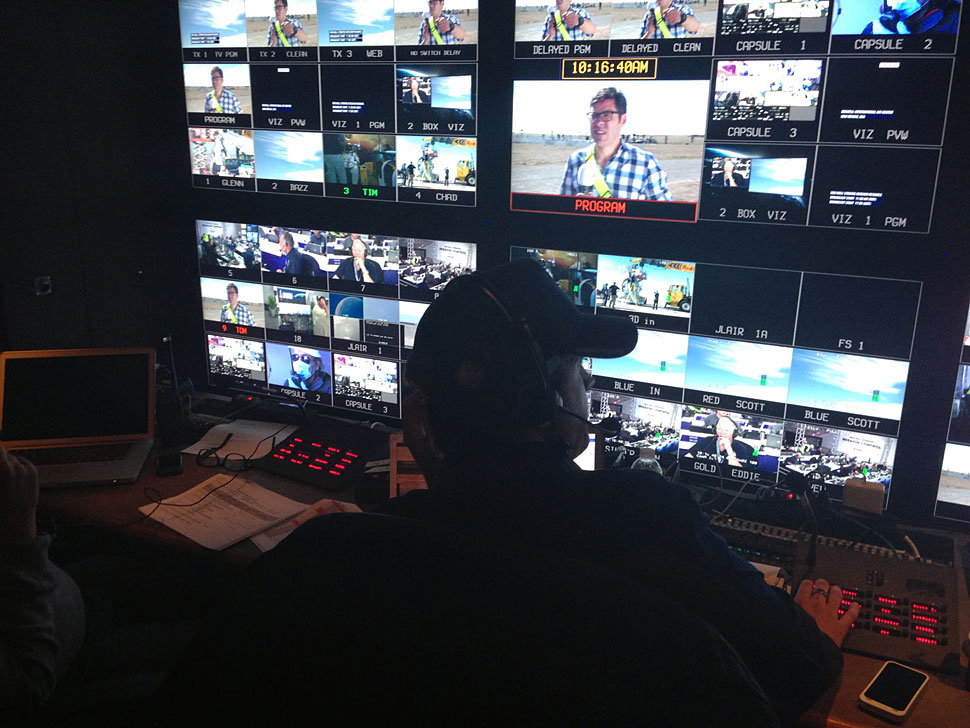

Die Kommunikationsinfrastruktur, die von Riedel eingerichtet wurde, umfasste das gesamte Red Bull Stratos Areal, Mission Control, die Produktionsbüros, das Media Center und den Ü-Wagen. All diese Gewerke und Positionen waren über Riedels Artist Digital Matrix Intercom zu einem gemeinsamen System miteinander verbunden. Artist ist eine glasfaser-basierte Kommunikationslösung, die flexible, zuverlässige und dezentralisierte Infrastrukturen erlaubt. Die redundante Ring-Topologie macht Artist zu einer äußerst zuverlässigen Lösung für extrem anspruchsvolle Anwendungen wie Red Bull Air Stratos. Artists digitales Audio in Broadcast-Qualität erlaubt die nahtlose Einbindung des Systems in Rundfunkanwendungen.

Darüber hinaus setzte Riedel auf eine digitale Funkinstallation (MOTOTRBO) mit über 100 Endgeräten und zehn Kanälen. Diese waren nahtlos in das Artist-System integriert und erlaubten so die direkte Kommunikation zwischen Funkgeräten und Artist Sprechstellen – etwa zwischen Produktionsbüro und Mission Control.

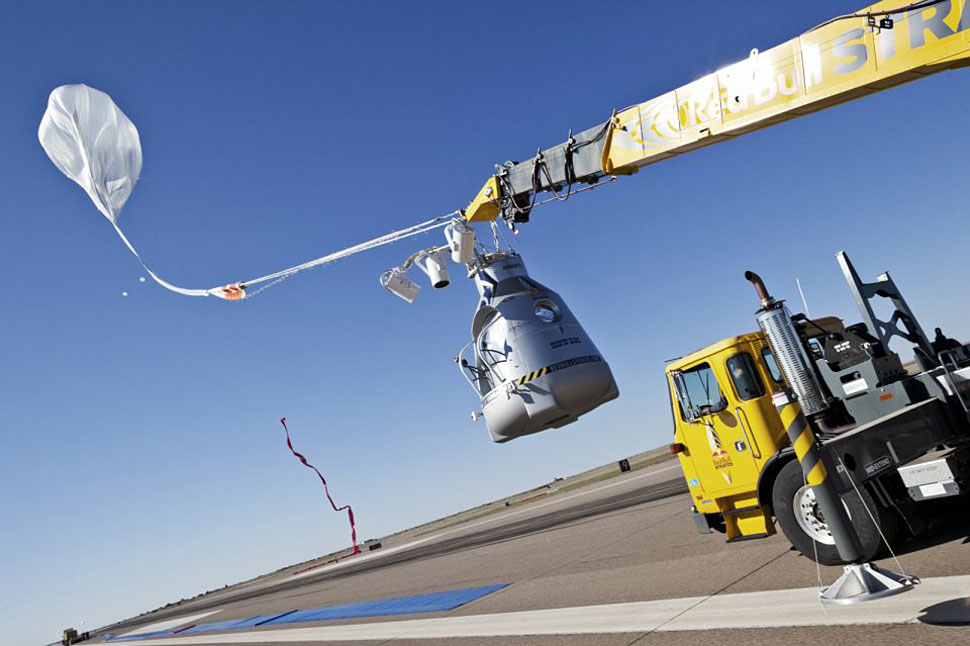

Alle Video-Signale vor Ort wurden über Riedel MediorNet-Technologie verteilt und geroutet. MediorNet ist ein glasfaserbasiertes Echtzeitnetzwerk für HD-Video-, Audio-, Kommunikations- und Datensignale. Für das Red Bull Stratos Projekt kamen insgesamt 24 Riedel MediorNet Nodes zum Einsatz. Deren redundante Ring-Topologie sorgte für ein Maximum an Zuverlässigkeit. In Falle eines etwaigen Verbindungsverlusts zwischen zwei Nodes wären die Signale dank des redundanten Aufbaus weiter unterbrechungsfrei übertragen worden. Das Launchpad, die Start-Position des Ballons, wurde über MediorNet Compact Frames angebunden.

Alle Verbindungen des MediorNet-Systems wurden mit widerstandsfähigen Riedel-Pure-Kabeln inklusive robuster Neutrik OpticalCon Quad Stecker realisiert, die speziell für anspruchsvolle Anwendungen wie Red Bull Stratos entwickelt wurden.

Der MediorNet-Backbone transportierte alle Videosignale der Red Bull Stratos Mission inklusive der Signale des Ü-Wagens und die des Tracking Trucks. Darüber hinaus war MediorNet für die Übertragung der Broadcast-Audio-Signale zwischen Mission Control und dem Recording verantwortlich. Zusätzlich wurden die Telemetrie-Daten, die für einige Broadcast-Anwendungen wie die Moving Map genutzt wurden, über MediorNet transportiert. Weiter diente MediorNet als Netzwerk-Backbone für die Internet und Netzwerk-Anbindung vor Ort.
