MDS: professionelles Kabelschacht-System

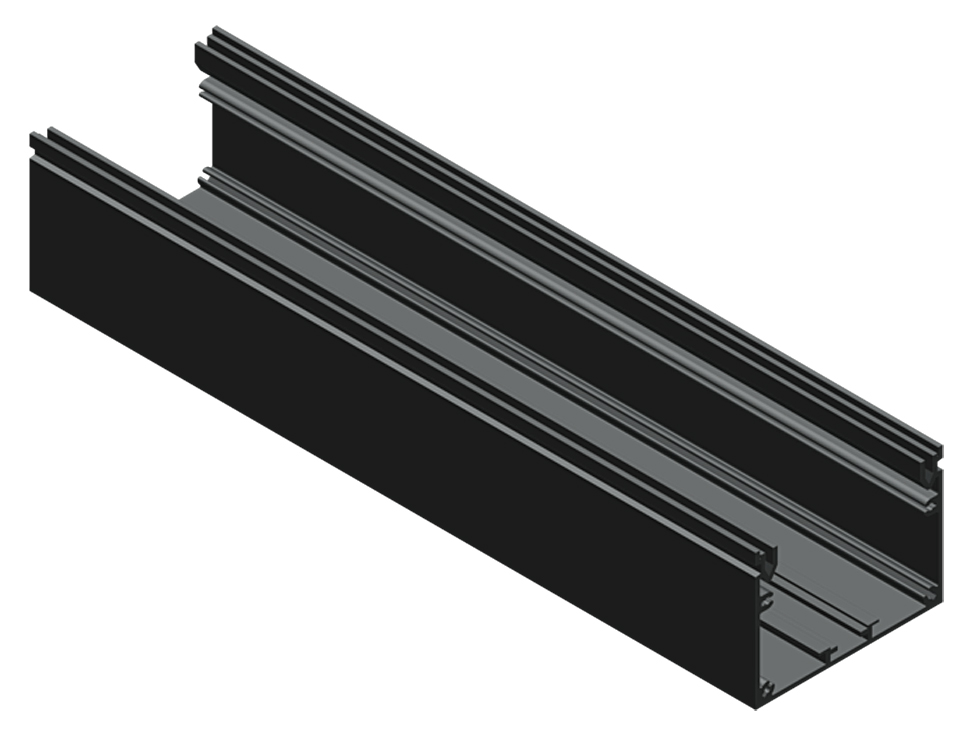

Der Aluminiumkabelkanal MDS hat eine Breite von 110 mm und eine Höhe von 80 mm.

Das hochwertige Kabelschacht-System MDS (Modular Duct System) ist ein Multifunktionskanal aus Aluminium.

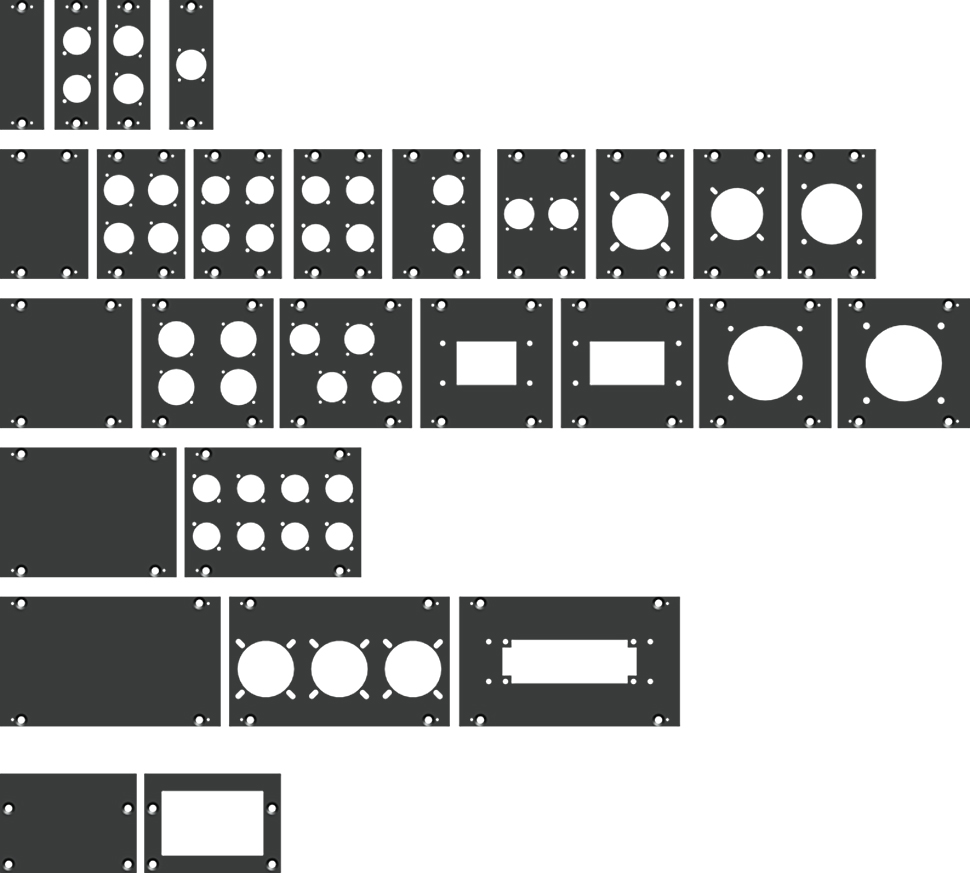

Vielfältige Blenden für das Kabelschachtsystem.

Der Kabelschacht kann modular und je nach Bedarf mit vorgebohrten Montageblenden für mannigfaltige Audio-, Video-, Daten- und Strom-Steckverbinder bestückt werden.

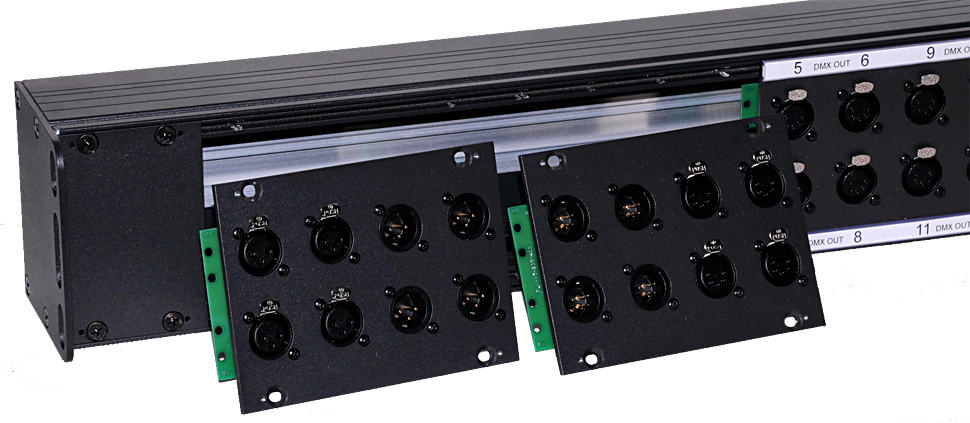

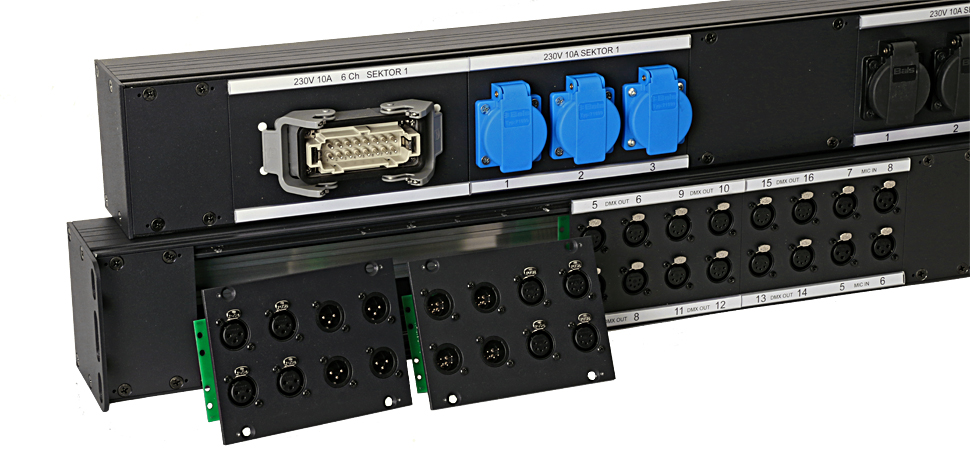

Zwei Kanäle, mit diversen Blenden und XLR-Modulen bestückt.

Somit können je nach Bedarf D-Serie-Einbaubuchsen, RMP und Harting-Multipin-Anschlüsse sowie diverse CEE-Buchsen für die Stromversorgung im Kabelkanal verbaut werden.

Module für das Kabelschachtsystem MDS.

Die unterschiedlichen Seitenblenden ermöglichen eine Kabelzuführung samt passender Zugentlastung oder auch eine Montage als Versatzkasten am Truss.

Zudem bietet Klotz für MDS auch ein umfangreiches Sortiment an vorbestückten XLR-Modulen mit XLR-3-Pol und XLR-5-Pol-Buchsen.

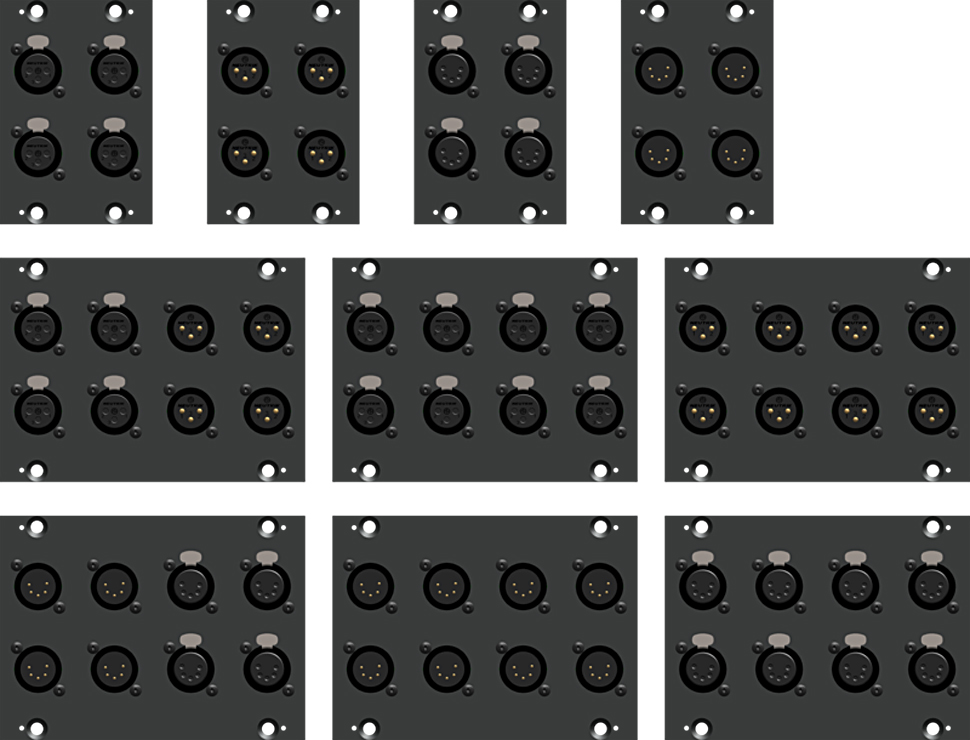

XLR-Module für MDS.

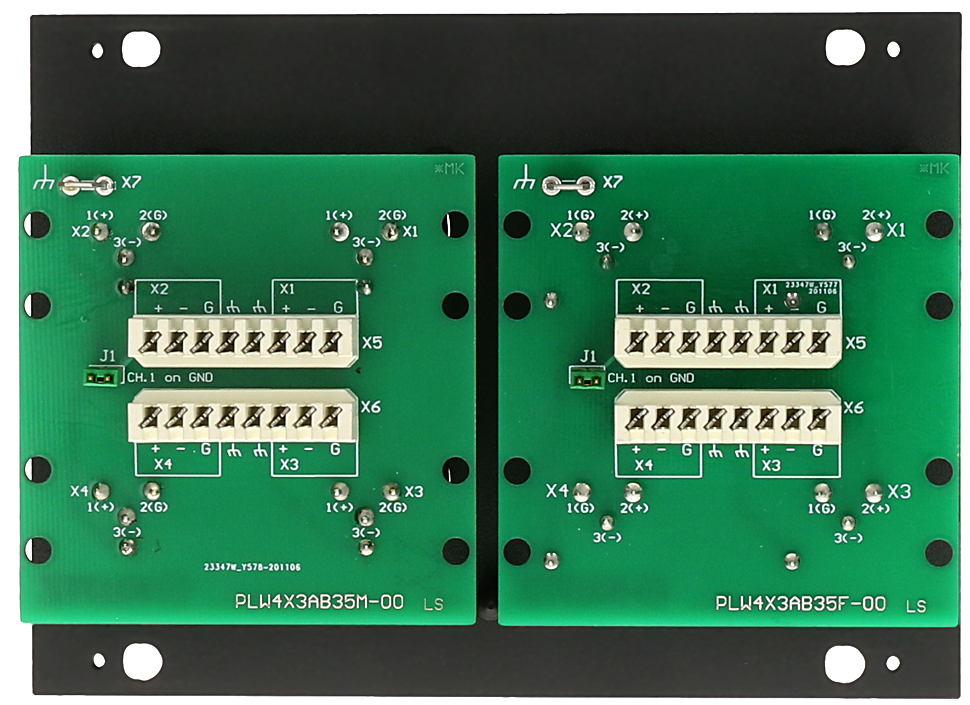

Die Rückseiten der Module sind mit …

Über die rückseitigen Platinen, die mit LSA-Plus-Schneidklemmleisten für einen Leiterdurchmesser von AWG 26 bis AWG 22 bestückt sind, können sowohl Kabel mit Massivleiter wie das Klotz SHD-Multicore als auch Kabel mit Litze wie etwa das bewährte Klotz OX22GHB problemlos und schnell verkabelt werden.

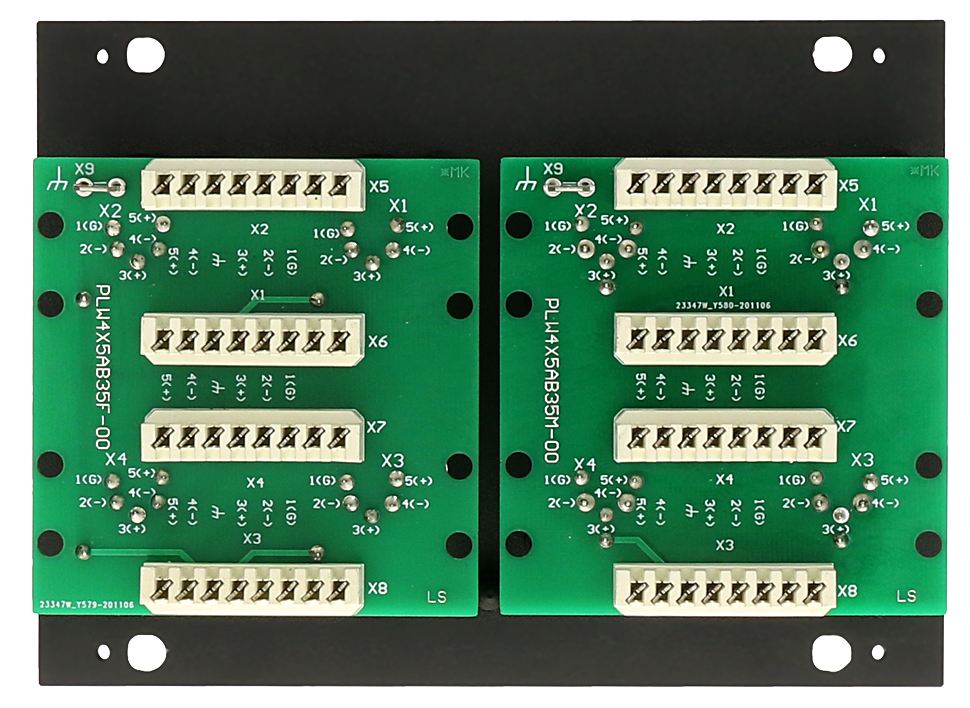

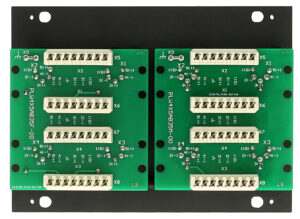

… LSA-Plus-Schneidklemmleisten bestückt für schnelle und sichere Installation.

MDS  hat eine Breite von 110 mm, eine Höhe von 80 mm und kann in den Standardlängen 1 m und 2 m geliefert werden. Andere Längen können auf Anfrage realisiert werden, erläutert der Hersteller.

Die Beschriftung der jeweiligen Module und Anschlüsse des Kabelkanals erfolgt über hochwertige Beschriftungsstreifen mit Aluprofil und transparentem PVC-Abdeckstreifen.
