Live, Sport, Top-Story: 24.06.2021

Plazamedia: Fußball-EM bei MagentaTV

Plazamedia produziert als Generalunternehmer der Telekom die Fußball-Europameisterschaft für MagentaTV. Ein Produktionsbericht.

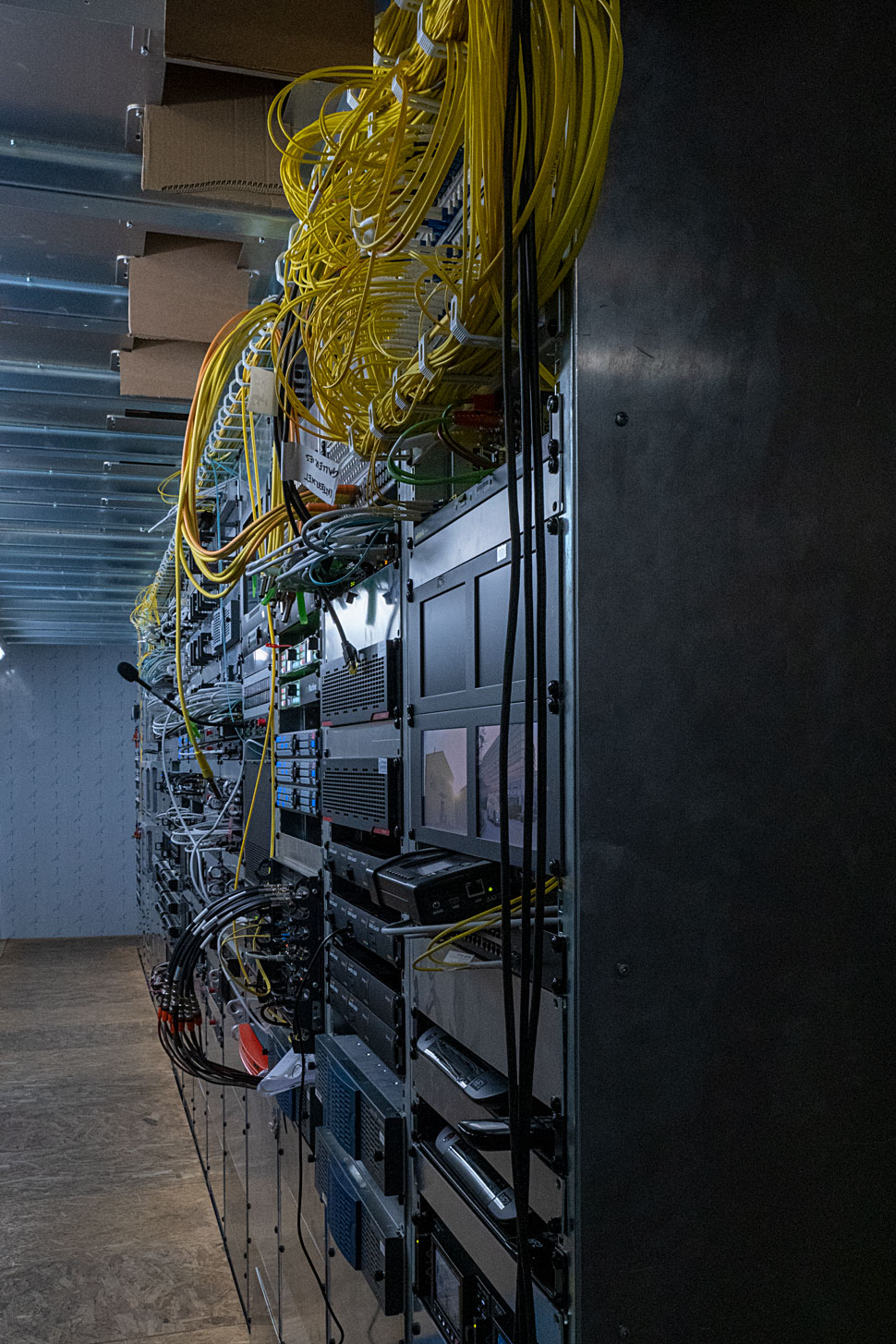

Die IBC-Signale laufen in Ismaning ins Riedel Mediornet.
Signalführung

Plazamedia erhält seine Produktionssignale aus dem International Broadcast Center der Fußball-EM in Amsterdam — konkret kommen von dort zwei UHD-Leitungen für die jeweiligen Spiele und vier Leitungen für Zusatzsignale an, die bei Plazamedia in Ismaning in ein Riedel Mediornet-System eingespeist werden. Im Anschluss werden die Signale bearbeitet und veredelt, in zwei NEP-Ü-Wagen mit Grafiken und Kommentar ergänzt, veredelt und schlussendlich per Leitung ins Telekom-Headend übergeben.

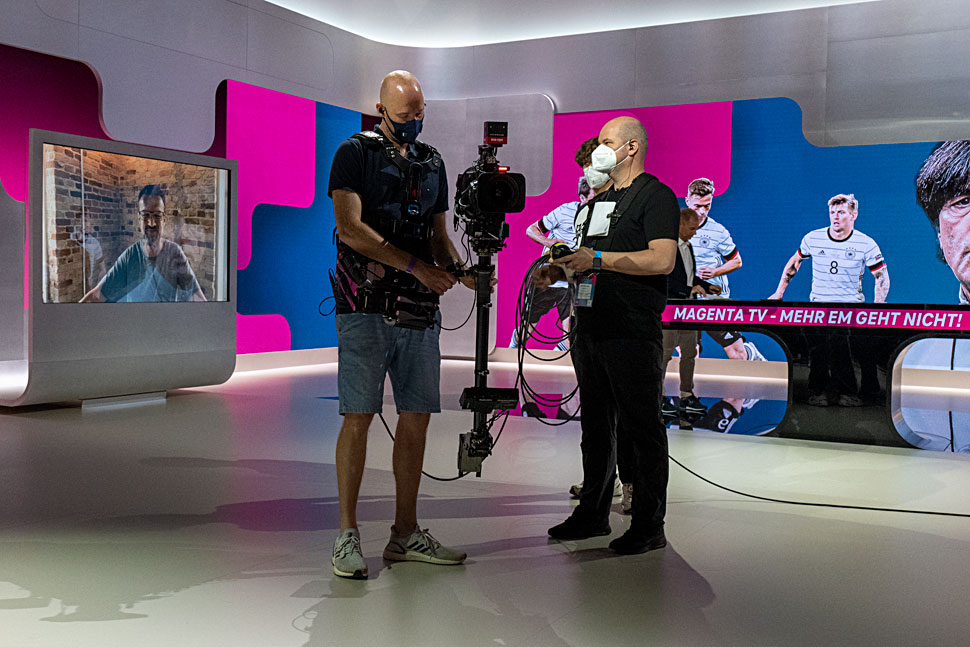

Fünf Kameras fangen das Studiogeschehen ein.

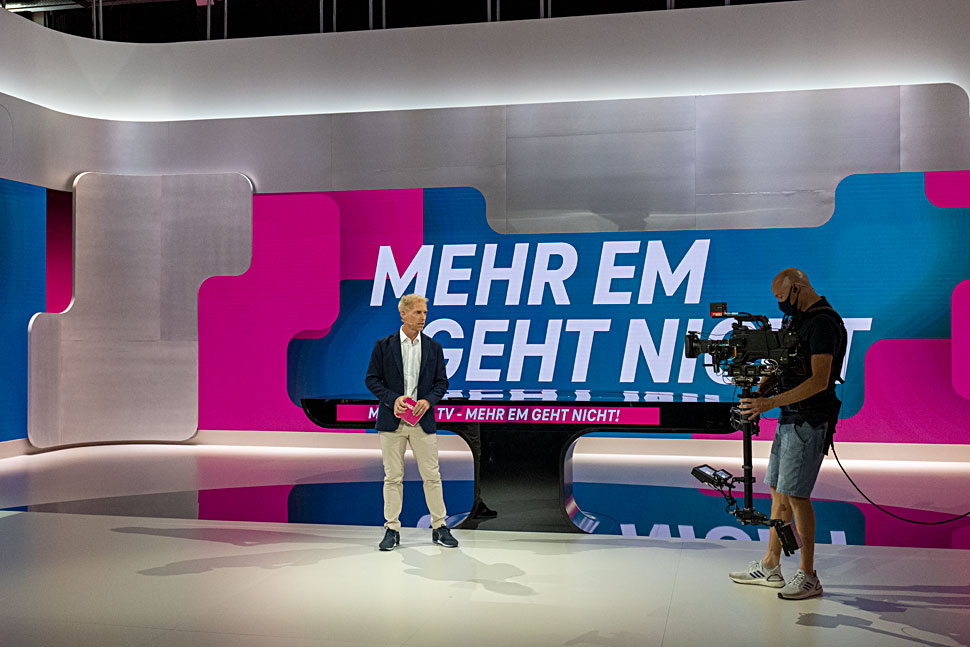

Hauptstudio mit Augmented Reality

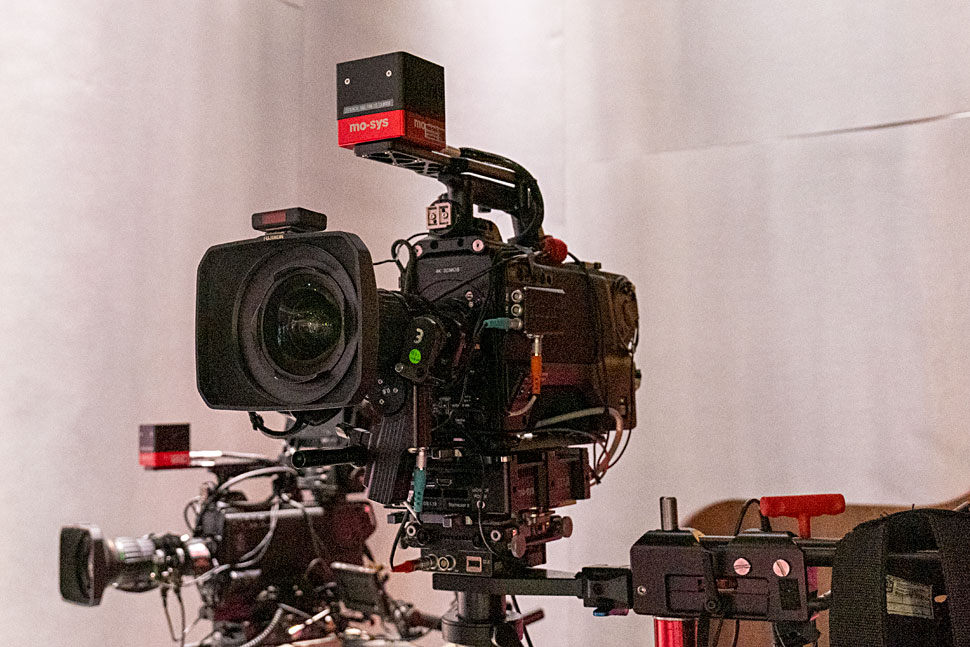

Drei Kameras sind mit Mo-Sys StarTracker vorbereitet für Augmented-Reality-Einblendungen.

Die zentrale Studiosendung realisiert Plazamedia in Full HD 1080/50p in einem 350 qm großen Studio. Fünf Kameras fangen das Studiogeschehen ein, drei davon, konkret die Steadicam, die Krankamera und eine der Kameras auf Pumpstativ, sind für Augmented-Reality-Einblendungen mit Mo-Sys StarTracker ausgestattet.

Das optische Kamera-Tracking-System von Mo-Sys ist bereits seit Jahren bei Plazamedia im Einsatz. Es nutzt einen an der Kamera angebrachten, nach oben gerichteten Sensor. Mit Hilfe von reflektierenden Punkten, die an der Studiodecke angebracht sind, kann das System einmal kalibriert werden und dann »feinstes Kamera-Tracking liefern«, wie Hardy Steinweg betont.

Das optische Kamera-Tracking-System von Mo-Sys, das mit reflektierenden Referenzpunkten an der Decke arbeitet, ist bereits seit vielen Jahren bei Plazamedia im Einsatz.
Anzeige: Plazamedia nutzt Tracking von Mo-Sys.

Die Tracking-Daten sind die Voraussetzung dafür, dass die Vizrt-Grafik die Augmented-Reality-Elemente in der jeweils korrekten Perspektive integrieren kann. Für den Zuschauer wirken Realität und Augmented Reality dann perspektivisch und gestalterisch wie aus einem Guss.

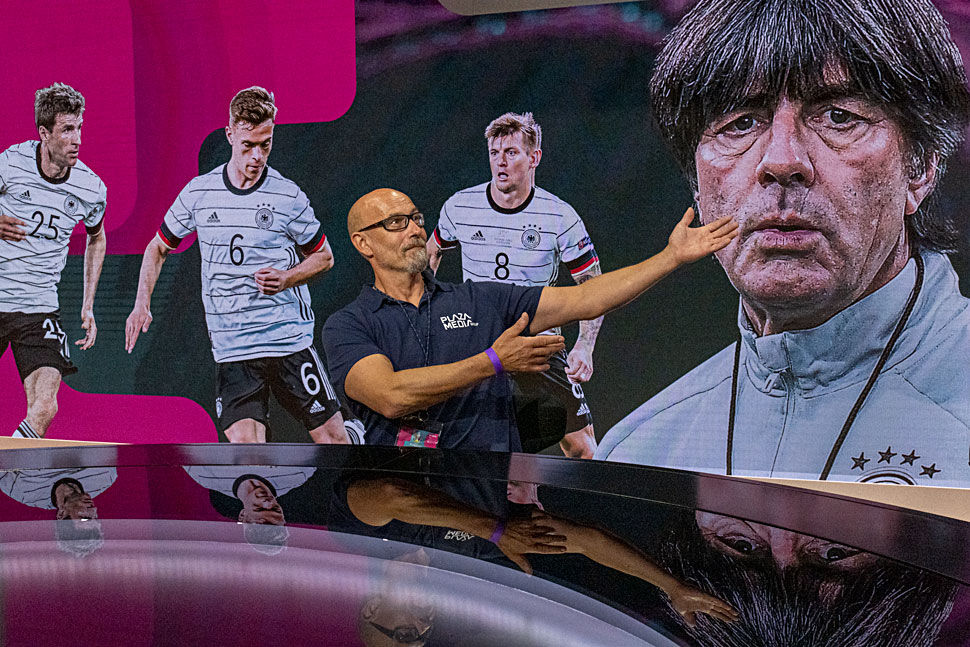

Hardy Steinweg lobt die hohe Qualität der LED-Wand.
60 qm LED mit Pandoras Box

Das Hauptstudio in der Event-Location Ziegelei101 ist mit modernsten Features ausgestattet — unter anderem mit einer 32:9-LED-Wall, die sich mit unterschiedlichsten Videos und Grafiken bespielen lässt. Hierfür ist ein Pandoras Box Serversystem von Christie im Einsatz. Es ermöglicht Echtzeit-Compositing und die Projektion aller Inhalte auf jede Form und jede Oberfläche.

»Wir können unsere LED-Wand in beliebiger Weise bespielen und unterschiedlichste Elemente arrangieren. Pandoras Box synchronisiert dabei alle Quellen und liefert absolut eindrucksvolle Ergebnisse«, lobt Hardy Steinweg. Die Qualität der LED-Wand sorgt dafür, dass alle Quellen auf bestmögliche Weise dargestellt werden.
